Peugeot 308: Dépose - repose : Barre arrière type " PANHARD"

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opération préliminaire

Mettre le véhicule sur un pont élévateur.

2. Dépose

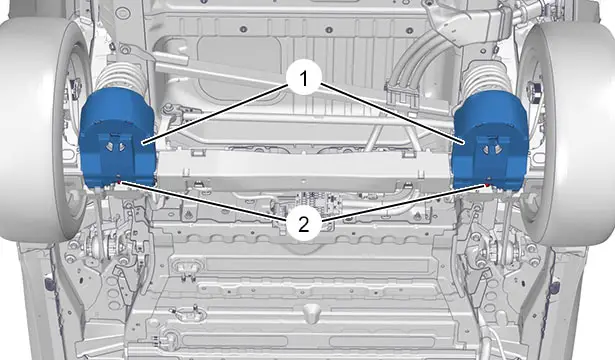

Déposer :

• Les 2 vis (2)
• Les protections (1) de la traverse arrière
• Les ressorts de suspension arrière

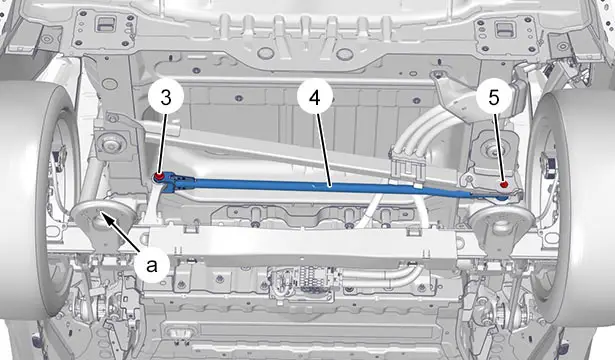

Positionner un lève-organe sous la traverse arrière (en "a").

Déposer :

• Les vis (3), (5)
• La barre arrière (4) type "PANHARD"

3. Repose

ATTENTION : Respecter les couples de serrage .

Reposer(sans serrer) :

• La barre arrière (4) type "PANHARD"
• Les vis (3), (5)

Positionner un lève-organe sous la traverse arrière .

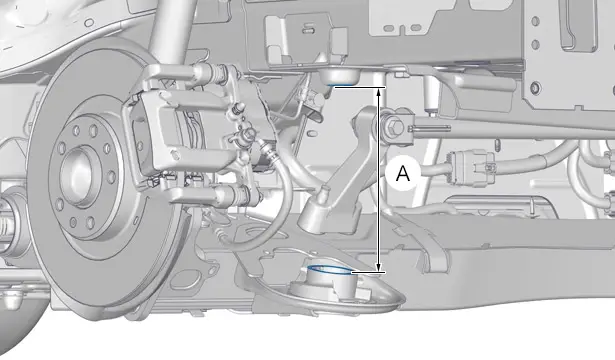

Comprimer légèrement la suspension arrière jusqu’à obtenir une cote "A".

Positionner le train arrière à la cote de serrage "A" = 217 mm.

Serrer au couple les vis (3), (5).

Déposer le lève-organe.

Reposer :

• Les ressorts de suspension arrière
• Les protections (1) de la traverse arrière
• Les 2 vis (2)

ATTENTION : Contrôler que le ou les éléments déposés nécessitent un réglage de la géométrie des trains roulants .

4. Opération complémentaire

Reposer le véhicule sur ses roues.
