IMPERATIF : Respecter les consignes de sécurité et de propreté
.
IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).
Légende : Symbolisation des opérations
.

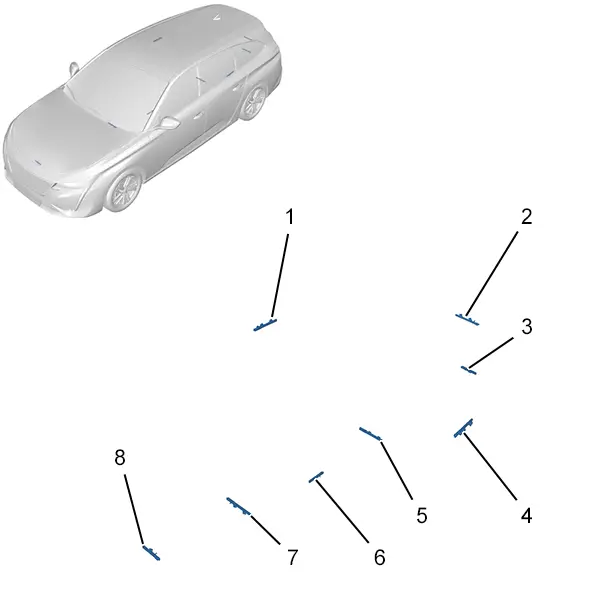

1. Implantation
Repère | Désignation | Quantité |
(1) | Antenne intérieure de porte arrière droite | 1 |
(2) | Antenne intérieure de volet arrière | 1 |
(3) | Antenne de pare-chocs arrière | 1 |
(4) | Antenne intérieure de porte arrière gauche | 1 |
(5) | Antenne intérieure de coffre | 1 |
(6) | Antenne intérieure centrale | 1 |
(7) | Antenne intérieure de la planche de bord | 1 |
(8) | Antenne de pare-chocs avant | 1 |
2. Outillage
Outil | Référence | Désignation |

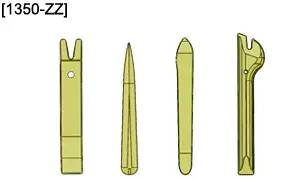

| [1350-ZZ] | Outil de dégarnissage |
3. Opération préliminaire
ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Débrancher la ou les batteries de servitude (suivant équipement).
4. Dépose

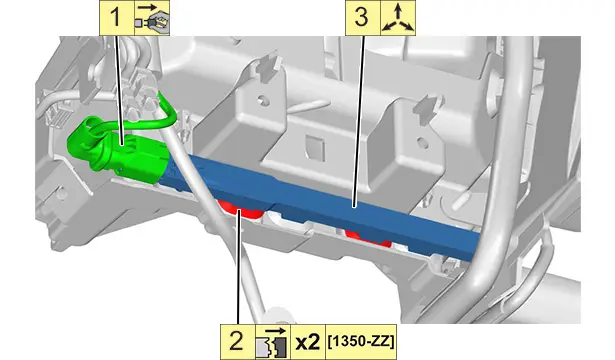

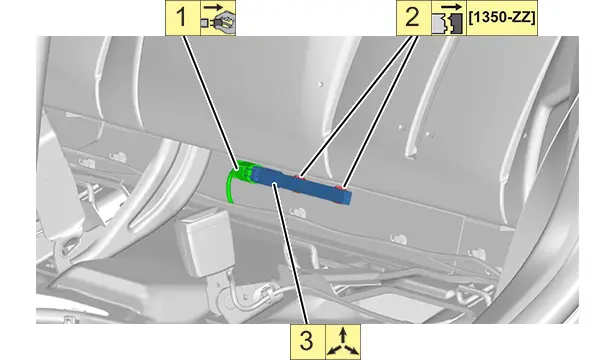

4.1. Antenne intérieure de coffre
Déposer l’assise de la banquette arrière
.

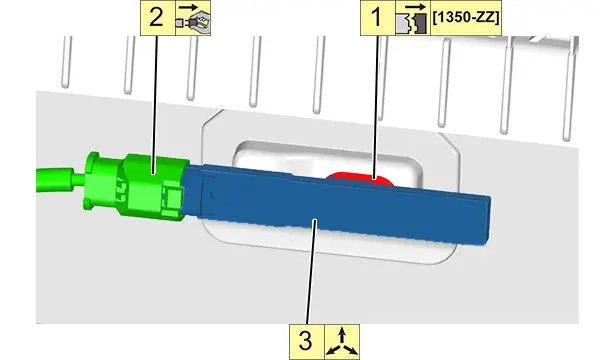

4.2. Antenne de pare-chocs arrière
Déposer le pare-chocs arrière
.

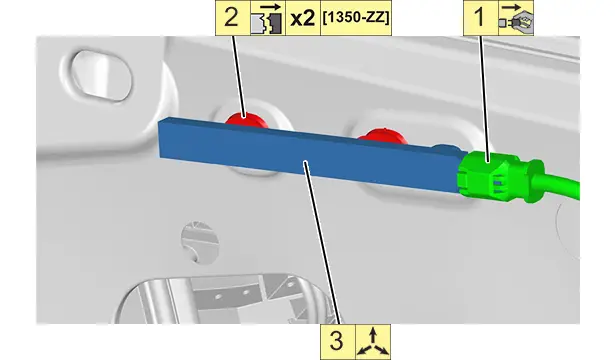

4.3. Antenne intérieure de porte arrière (Gauche et droite)
Déposer la garniture de porte arrière
.

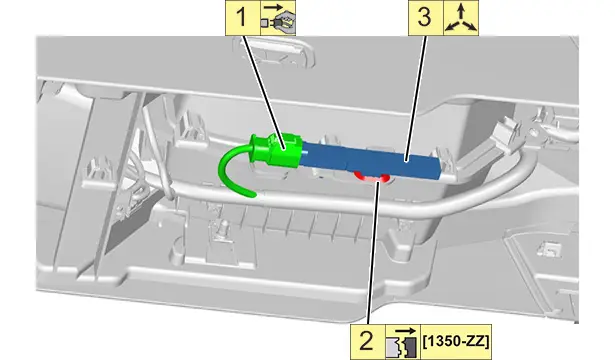

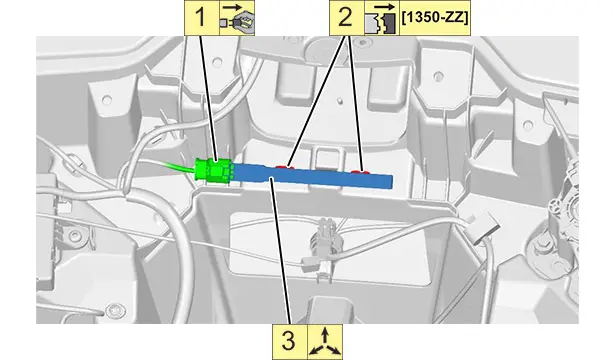

4.4. Antenne intérieure de la planche de bord
Déposer la console centrale
.

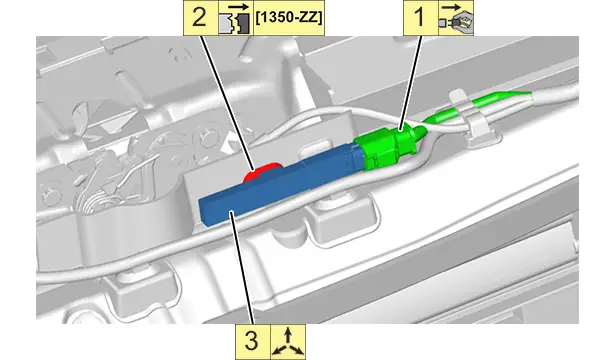

4.5. Antenne de pare-chocs avant
Déposer le pare-chocs avant
.

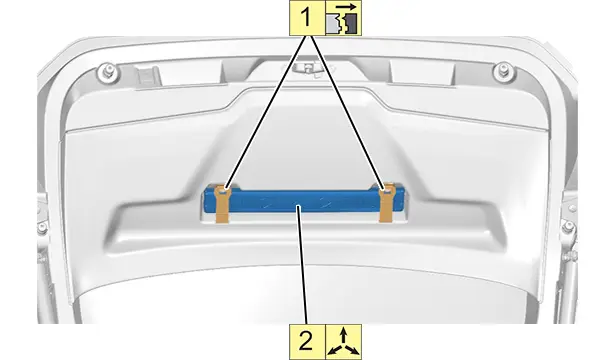

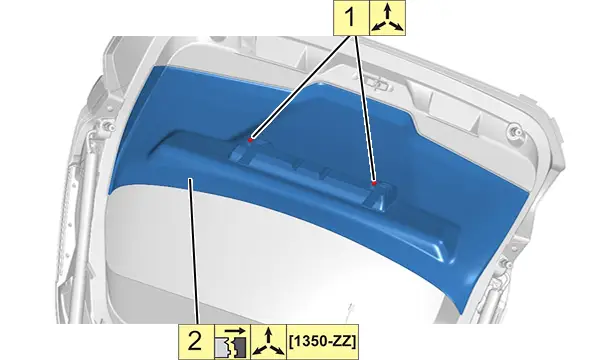

4.6. Antenne intérieure de volet arrière
4.7. Antenne intérieure centrale
Déposer la console centrale .
5. Repose
Procéder dans l’ordre inverse des opérations de dépose.
6. Opérations complémentaires
ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Rebrancher la ou les batteries de servitude (suivant équipement).
Contrôler le fonctionnement des différents équipements.
