Peugeot 308: Dépose - repose : Biellettes de direction

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

Désignation	Quantité (Par côté)
Soufflet de crémaillère de direction	1
Colliers de soufflet de crémaillère de direction	2
Écrou de rotule de direction	1

2. Outillage

Matériel : pince à colliers .

Outil	Référence	Désignation

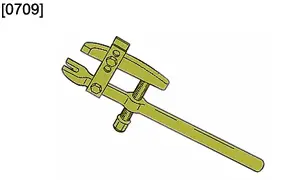

	[0709]	Extracteur de rotule de direction

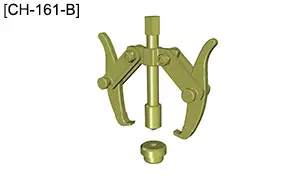

	[CH-161-B]

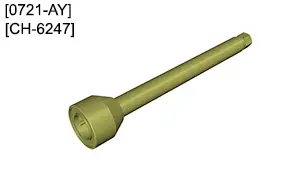

	[0721-AY][CH-6247]	Clé à rouleau

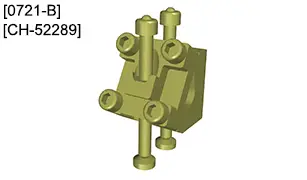

	[0721-B][CH-52289]	Outil antirotation de crémaillère

3. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

Déposer :

• La roue avant
• Le pare-boue avant

4. Dépose

4.1. Rotule de direction

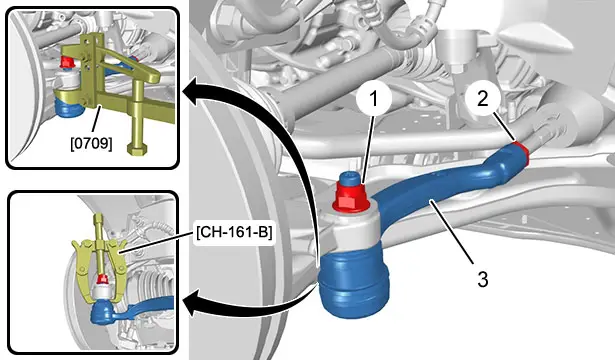

Desserrer :

• L’écrou (1) de rotule de direction
• L’écrou (2) de biellette de direction

Désaccoupler la rotule de direction (3) ; À l’aide de l’outil [0709 / CH-161-B].

Déposer l’écrou (1) de la rotule de direction .

NOTA : Compter le nombre de tours pour déposer la rotule de direction (3) pour prérégler le parallélisme.

Déposer :

• La rotule de direction (3)
• L’écrou (2) de biellette de direction

4.2. Biellette de direction

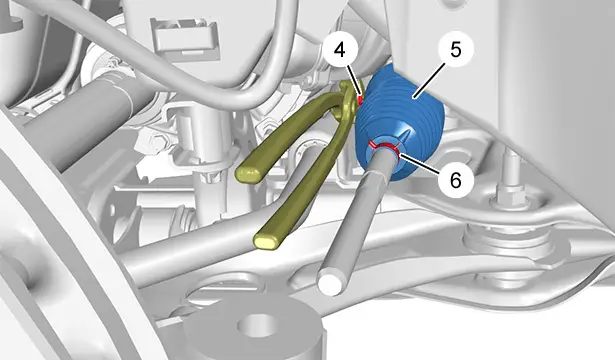

Déclipper le clip (4) ; À l’aide d’un tournevis fin.

Déposer :

• Le collier (6) ; À l’aide d’une pince universelle
• Le soufflet de crémaillère de direction (5)

ATTENTION : L’outil [0721-B / CH-52289] doit être mis en place sur les dentures du mécanisme de direction.

NOTA : Pour les véhicules équipés d’une direction à double pignon, l’outil [0721-B / CH-52289] doit être positionné sur la crémaillère du même côté que la biellette de direction à remplacer.

NOTA : Pour les véhicules équipés d’une direction à simple pignon, l’outil [0721-B / CH-52289] doit être positionné du côté conducteur.

NOTA : L’outil [0721-B / CH-52289] évite d’endommager le mécanisme de direction lors du desserrage-serrage de la biellette de direction.

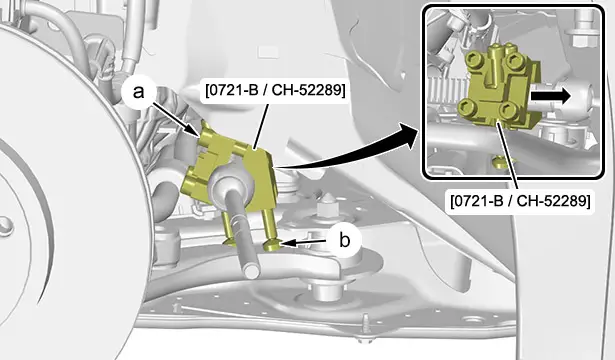

Positionner l’outil [0721-B / CH-52289] sur la denture de crémaillère pour que ses appuis rotulés prennent appui sur le bras de suspension .

Préserrer les 4 vis (En "a").

Mettre en contact les 2 appuis rotulés avec le bras de suspension (En "b").

Positionner l’outil au plus près de la rotule de direction (Suivant la flèche ).

Serrer les 4 vis (En "a").

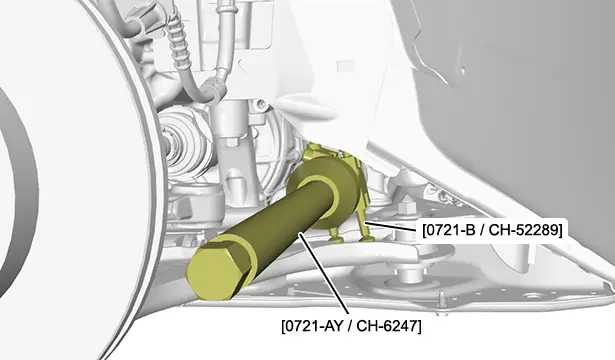

Mettre l’outil [0721-AY / CH-6247] en place sur la biellette de direction .

Déposer la biellette de direction ; À l’aide de l’outil [0721-AY / CH-6247].

5. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION PHEV OU CHAINE DE TRACTION MHEV

Couples de serrage :

• Direction
• Roues

5.1. Biellette de direction

Reposer la biellette de direction ; À l’aide de l’outil [0721-AY / CH-6247].

Déposer :

• L’outil [0721-AY / CH-6247]
• L’outil [0721-B / CH-52289]

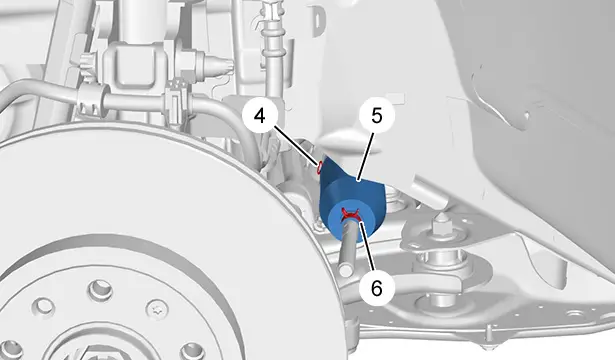

Reposer :

• Le soufflet de crémaillère de direction (5) ; Utiliser une pièce neuve
• Le collier (4) de soufflet de crémaillère de direction ; Utiliser une pièce neuve ; À l’aide d’une pince à collier
• Le collier (6) ; Utiliser une pièce neuve

5.2. Rotule de direction

Reposer l’écrou (2) de biellette de direction (sans serrer).

NOTA : Positionner la rotule de direction et effectuer le même nombre de tours que lors de la dépose.

Reposer :

• La rotule de direction (3) sur la biellette de direction
• L’écrou (1) de rotule de direction ; Utiliser une pièce neuve

Serrer l’écrou (2) de biellette de direction .

6. Opérations complémentaires

Reposer :

• Le pare-boue avant
• La roue avant
• Le véhicule sur ses roues

Régler la géométrie des trains roulants.
