Peugeot 308: Dépose - repose : Réchauffeur à eau électrique

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur.

Déposer le cache-style de la machine électrique de traction.

IMPERATIF : Mettre le véhicule hors tension .

3. Dépose

IMPERATIF : Effectuer la procédure de déconnexion des connecteurs du circuit électrique de puissance .

Déconnecter :

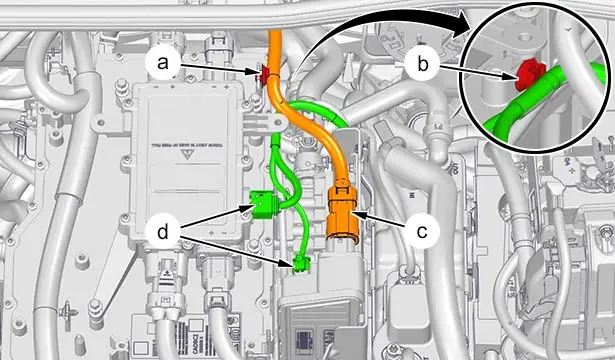

• Les connecteurs  (en "d")
• Le connecteur de puissance (en "c")

Dégrafer le faisceau électrique (en "a", "b").

Déconnecter le connecteur (en "g").

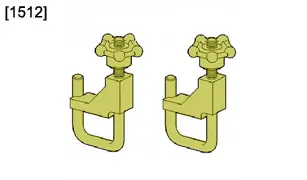

Mettre en place les outils [1512] (en "e", "f").

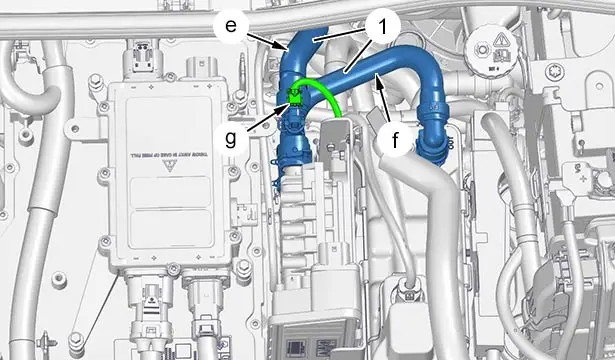

Désaccoupler les tuyaux (1) du réchauffeur à eau électrique .

Obturer les tuyaux (1) du réchauffeur à eau électrique ; À l’aide de bouchons de propreté.

Déposer :

• Les écrous (3)

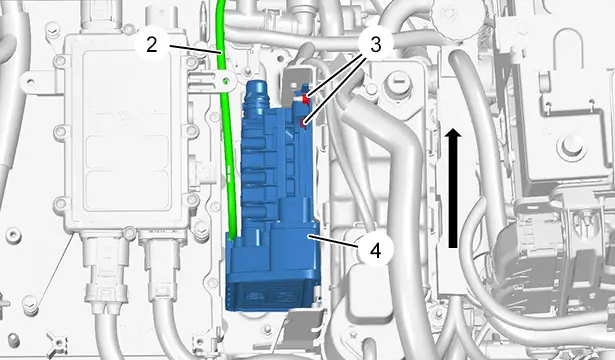

• Le réchauffeur à eau électrique (4) et le câble de masse (2) (suivant la flèche )

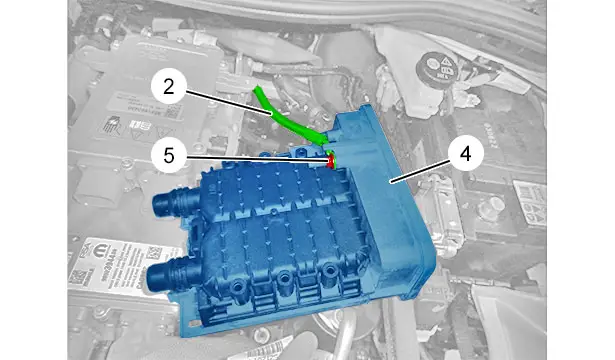

Déposer l’écrou (5) du câble (2) de masse.

Écarter le câble de masse (2).

Déposer le réchauffeur à eau électrique (4).

4. Repose

ATTENTION : Respecter les couples de serrage .

Reposer :

• Le réchauffeur à eau électrique (4)
• Le câble (2) de masse
• L’écrou (5)
• Les écrous (3)

Déposer les outils [1512] (en "e", "f").

Accoupler les tuyaux (1) au réchauffeur à eau électrique (4).

Agrafer le faisceau électrique (en "d", "f", "h").

IMPERATIF : Effectuer la procédure de reconnexion des connecteurs du circuit électrique de puissance .

Reconnecter :

• Le connecteur de puissance (en "c")
• Les connecteurs  (en "d")
• Le connecteur (en "g")

Agrafer le faisceau électrique (en "a", "b").

5. Opérations complémentaires

IMPERATIF : Mettre le véhicule sous tension .

Procéder au dégazage du circuit de refroidissement de la chaîne de traction électrique .

Reposer :

• Le cache-style machine électrique de traction
• Le véhicule sur ses roues
