Peugeot 308: Dépose - repose : Cartouche filtrante et dessiccative (Spécificité pays chaud et humide et pays grand chaud)

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

IMPERATIF : Tout personnel intervenant sur un véhicule équipe de pile à combustible assemblée doit avoir reçu les formations STELLANTIS préconisées pour intervenir sur ce véhicule (respecter la réglementation en vigueur dans le pays concerné).

NOTA : Liste des pays concernés par cette procédure spécifique concernant le circuit de réfrigération .

1. Remplacement systématique de pièces

2. Outillage

Matériel : Station de charge et de recyclage de circuit de réfrigération.

3. Opérations préliminaires

IMPERATIF : Avant toute intervention sur le circuit de climatisation, respecter les précautions à prendre.

Vidanger le circuit de réfrigération ; À l’aide de la station de charge et de recyclage du circuit de réfrigération.

Déposer :

• Le pare-chocs avant
• Le condenseur de réfrigération

ATTENTION : Obturer rapidement tous les conduits pour éviter l’introduction d’humidité ; À l’aide des outils [1701-HZ].

4. Dépose

NOTA : La dépose de la cartouche filtrante et dessiccative s’effectue par le dessous du condenseur de réfrigération.

4.1. Montage condenseur de réfrigération avec bouchon

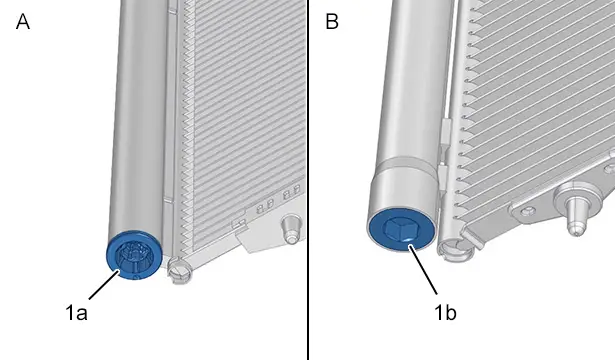

Montage "A" : Bouchon empreinte TORX (1a).

Montage "B" : Bouchon empreinte 6 pans (1b).

NOTA : Nettoyer à proximité du bouchon plastique à l’aide d’un chiffon propre afin d’ôter les impuretés.

Déposer le bouchon (1).

Déposer la cartouche dessicante (2) (Suivant la flèche "a").

4.2. Montage condenseur de réfrigération avec cartouche filtrante et dessicative

NOTA : Nettoyer à l’aide d’un chiffon propre afin d’ôter les impuretés.

Déposer :

• Les 2 vis (4)

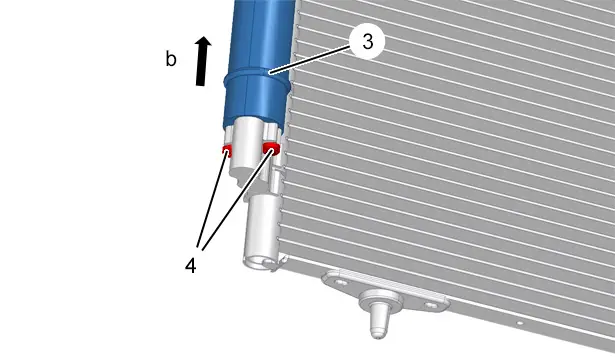

• La cartouche filtrante et dessiccative (3) (Suivant la flèche "b")

5. Repose

ATTENTION : Ne retirer les bouchons des tubulures, brides, raccords, qu’au moment du raccordement sur véhicule.

NOTA : Nettoyer à proximité du bouchon plastique à l’aide d’un chiffon propre afin d’ôter les impuretés.

5.1. Montage condenseur de réfrigération avec bouchon

NOTA : Remplacer le bouchon (1) lors de chaque remplacement de la cartouche dessicante (2).

ATTENTION : La cartouche dessicante est toujours livrée filmée sous vide. Si l’emballage n’est pas hermétique ou si la date de péremption (si indiquée) est dépassée, le kit dessicant ne devra pas être utilisé et détruit.

ATTENTION : Ne pas laisser la cartouche dessicante neuve à l’air libre.

Ouvrir l’emballage sous vide du kit dessicant.

Insérer la cartouche dessicante (2) dans le condenseur de réfrigération.

ATTENTION : Respecter les couples de serrage.

Reposer un bouchon neuf (1) ; Serrer à 1,5 m.daN.

5.2. Montage condenseur de réfrigération avec cartouche filtrante et dessicative

ATTENTION : Ne retirer les bouchons du kit dessiccant qu’au moment du raccordement sur le condenseur de réfrigération.

NOTA : Contrôler la présence des 2 joints toriques sur la cartouche filtrante et dessicative neuve.

ATTENTION : La cartouche filtrante et dessiccative ne doit pas rester à l’air libre, même accouplée au circuit de réfrigération.

ATTENTION : Respecter les couples de serrage.

Serrer les 2 vis (4) à 0,6 m.daN .

Reposer :

• La cartouche filtrante et dessiccative (3)
• Les 2 vis (4) neuves

6. Opérations complémentaires

Reposer le condenseur de réfrigération .

Effectuer :

• Un tirage au vide du circuit de réfrigération (pendant 15 minutes au minimum)
• Un contrôle d’étanchéité du circuit de réfrigération
• Un tirage au vide du circuit de réfrigération (pendant 35 minutes au minimum)
• Une charge du circuit de réfrigération

NOTA : Lors du remplacement de la cartouche filtrante et dessiccative, rajouter 15 cm3 d’huile pour compresseur de réfrigération.

Contrôler le fonctionnement de la climatisation.

Reposer le pare-chocs avant.
