Peugeot 308: Dépose - repose : Aérotherme

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

Légende : Symbolisation des opérations .

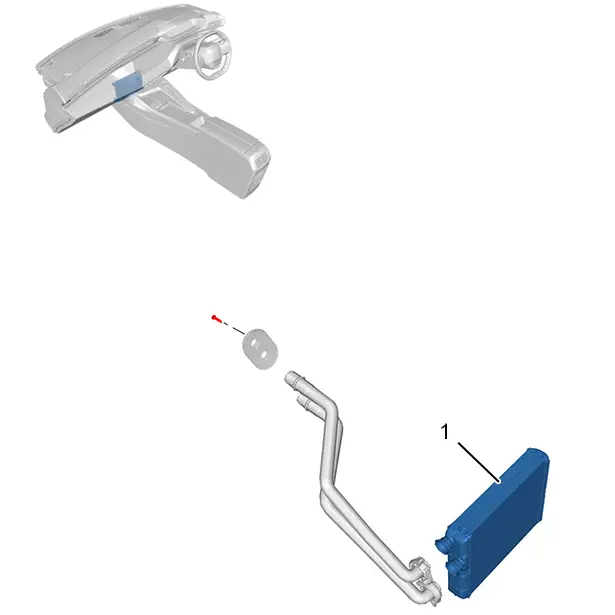

1. Implantation

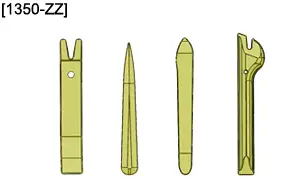

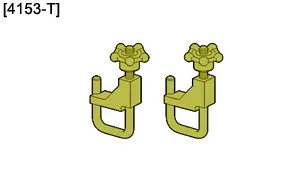

2. Outillage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer :

• Le boîtier de filtre à air(suivant équipement)

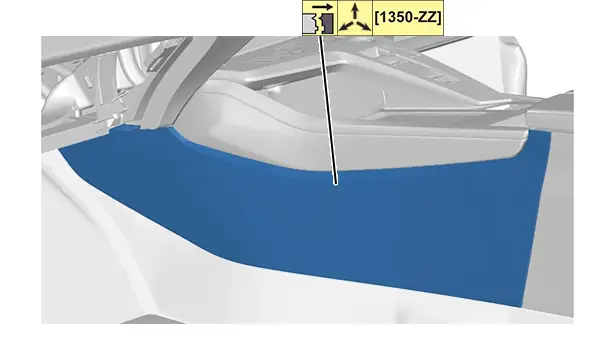

• Le vide-poches passager
• La résistance chauffante d’air d’habitacle (suivant équipement)

Reculer les sièges avant.

4. Dépose

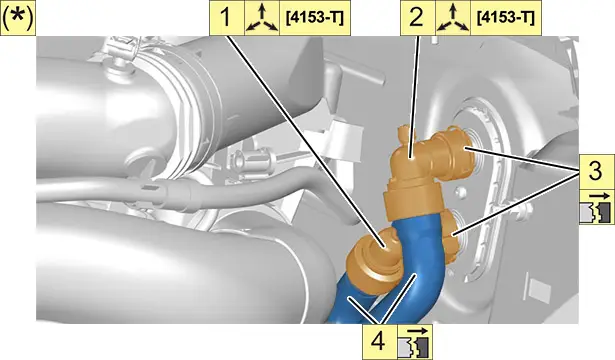

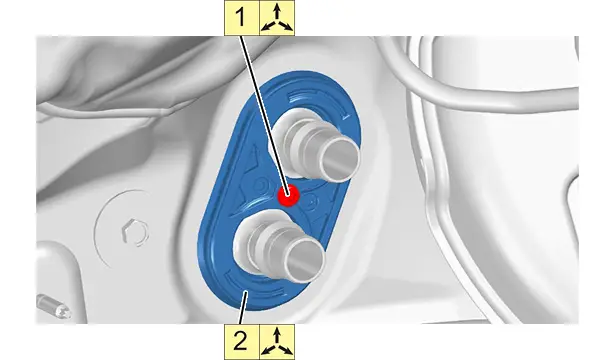

4.1. Côté compartiment moteur

NOTA : Dépressuriser le circuit de refroidissement.

NOTA : Évacuer un maximum de liquide de refroidissement de l’aérotherme à l’aide d’une soufflette placée en entrée. Placer un récipient pour récupérer le liquide de refroidissement.

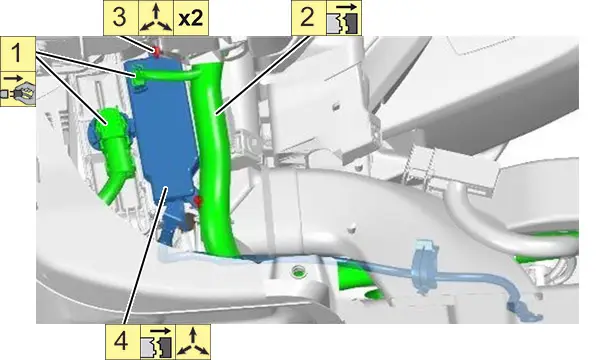

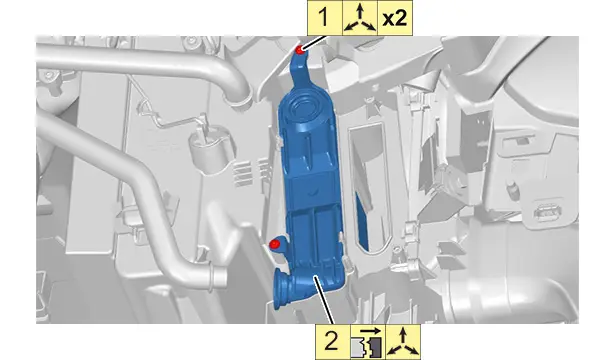

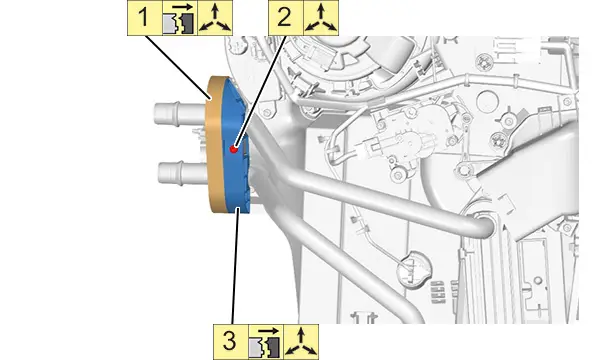

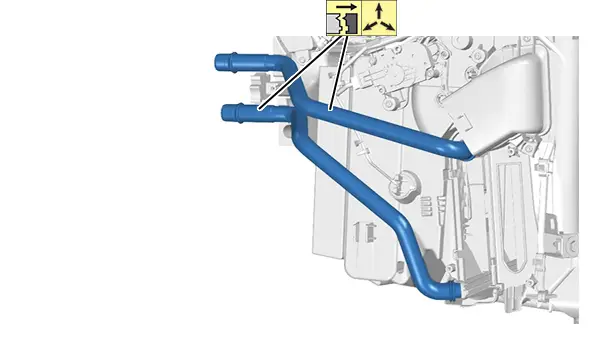

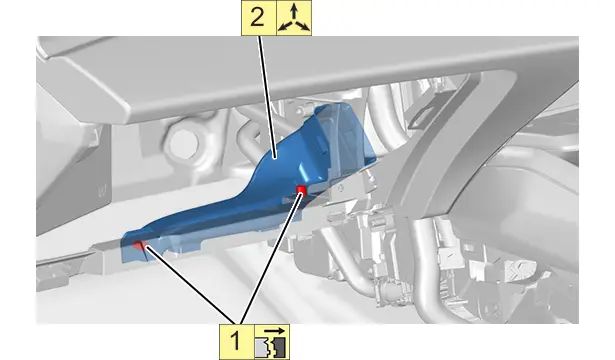

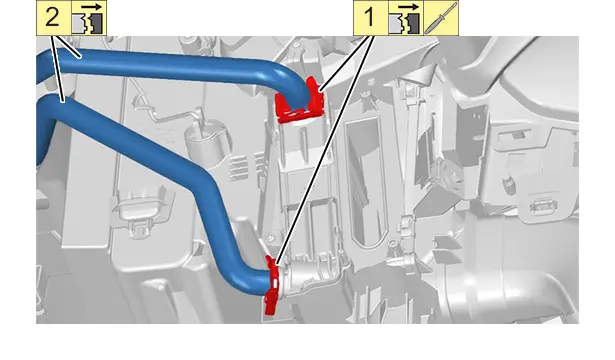

4.2. Côté habitacle

5. Repose

Procéder dans l’ordre inverse des opérations de dépose.

6. Opérations complémentaires

Effectuer une mise à niveau et une purge du circuit de refroidissement.

Contrôler l’étanchéité du circuit de refroidissement.

Reposer :

• La résistance chauffante d’air d’habitacle (suivant équipement)
• Le vide-poches passager
• Le boîtier de filtre à air (suivant équipement)

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

7. Contrôle

Contrôler le fonctionnement de la climatisation.
