Peugeot 308: Vidange - remplissage - niveau : Boîte de vitesses manuelle pilotée à double embrayage hybride

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

ATTENTION : Respecter les couples de serrage .

1. Remplacement systématique de pièces

2. Outillage

Matériel : Outil de diagnostic.

3. Ingrédients

NOTA : Utiliser exclusivement les produits recommandés.

Huile de boîte de vitesses manuelle pilotée à double embrayage hybride : (indice "B19") .

4. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

BOITE TYPE EDCT 6 VITESSES ET BVM PILOTEE 6 RAPPORTS HYBRIDE

Déposer :

• La protection sous moteur (Selon équipement)
• Le raccord d’entrée d’air du turbocompresseur
• Le conduit d’entrée d’air

5. Vidange

ATTENTION : La vidange de la boîte de vitesses manuelle pilotée à double embrayage doit s’effectuer huile chaude (entre 15 et 40°C), pour éliminer les impuretés en suspension dans l’huile.

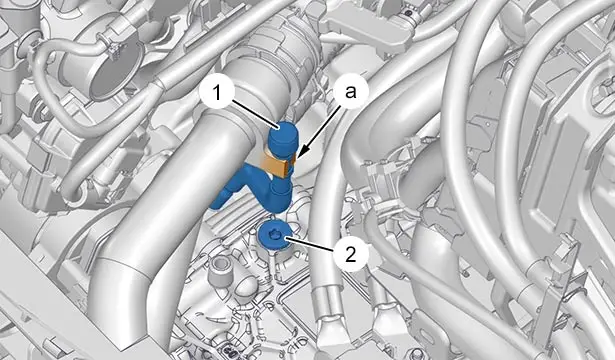

Désaccoupler le tuyau (1) de mise à l’air libre (en "a").

Déposer le bouchon de remplissage (2) ; À l’aide d’une clé Torx.

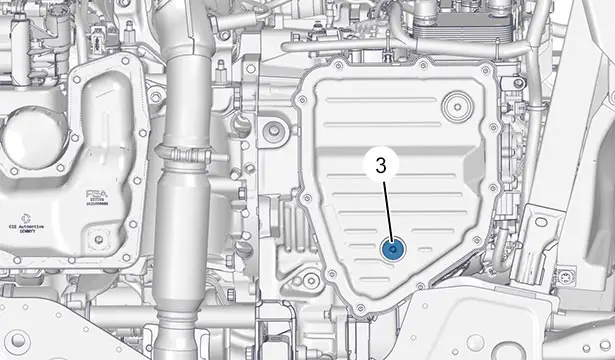

Déposer le bouchon de vidange (3) ; À l’aide d’une clé 6 pans.

NOTA : Laisser l’huile s’écouler.

6. Remplissage

6.1. Avec remplacement des 2 filtres à huile

Reposer un bouchon de vidange (3) neuf ; À l’aide d’une clé 6 pans.

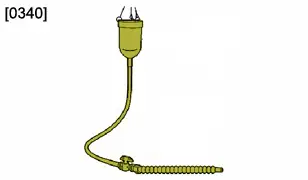

NOTA : Utiliser l’outil [0340].

NOTA : Utiliser exclusivement les produits recommandés .

Volume de remplissage en après-vente

Remplir la boîte de vitesses par le bouchon de remplissage (2).

Exécuter le cycle de désaération hydraulique ; À l’aide de l’outil de diagnostic (mesure des paramètres avec un outil de diagnostic).

6.2. Sans remplacement des 2 filtres à huile

Reposer un bouchon de vidange (3) neuf ; À l’aide d’une clé 6 pans.

NOTA : Utiliser l’outil [0340].

NOTA : Utiliser exclusivement les produits recommandés .

Volume de remplissage en après-vente

Remplir la boîte de vitesses par le bouchon de remplissage (2).

Exécuter le cycle de désaération hydraulique ; À l’aide de l’outil de diagnostic (mesure des paramètres avec un outil de diagnostic).

7. Contrôle du niveau d’huile

IMPERATIF : La quantité d’huile s’écoulant de l’orifice du bouchon (4) de mise à niveau doit être comprise entre 0,5 et 1 litre.

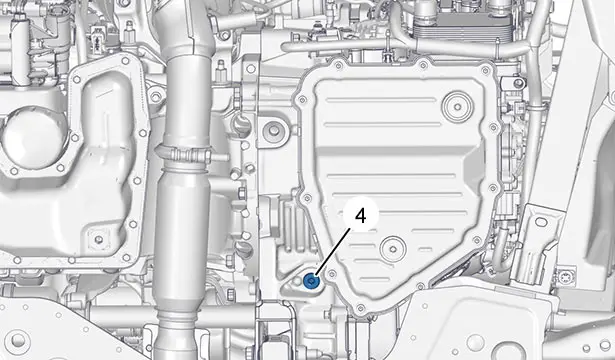

Déposer le bouchon de mise à niveau (4).

NOTA : Laisser l’huile s’écouler.

NOTA : En absence d’écoulement, recommencer la procédure de mise à niveau.

Reposer :

• Le bouchon (4) neuf de mise à niveau
• Le bouchon (2) neuf de remplissage

Accoupler le tuyau (1) de mise à l’air libre (en "a").

Un niveau d’huile trop élevé peut entraîner les conséquences suivantes :

• Échauffement anormal de l’huile
• Fuites d’huile

Un niveau trop bas entraîne la destruction de la boîte de vitesses.

8. Opérations complémentaires

BOITE TYPE EDCT 6 VITESSES ET BVM PILOTEE 6 RAPPORTS HYBRIDE

Reposer :

• La protection sous moteur
• Le raccord d’entrée d’air du turbocompresseur
• Le conduit d’entrée d’air
• Le véhicule sur ses roues
