Peugeot 308: Dépose - repose : Bloc hydraulique et électrovannes - Solénoïde de déverrouillage de la commande parking

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur 2 colonnes.

BOITE TYPE EATN8 ET CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique).

CHAINE DE TRACTION PHEV

Déposer la protection sous moteur.

BOITE TYPE EATN8 ET CHAINE DE TRACTION PHEV

Vidanger :

• Le circuit de refroidissement de la chaîne de traction hybride
• La boîte de vitesses automatique hybride

Déposer :

• Le calculateur de la boîte de vitesses automatique hybride
• La pompe à eau électrique du circuit de refroidissement de la chaîne de traction hybride

3. Dépose

3.1. Opérations communes

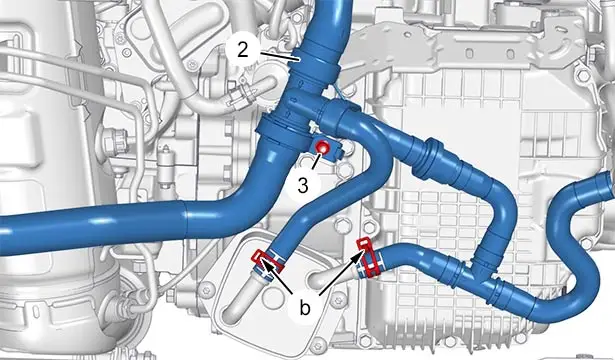

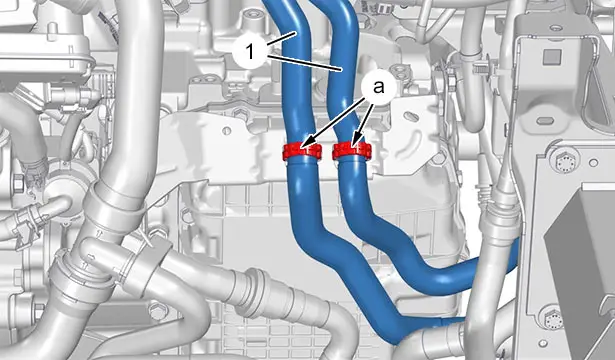

Désaccoupler et écarter les tuyaux (1) du circuit de refroidissement de la chaîne de traction hybride(en "a").

Déposer l’écrou (3).

Désaccoupler et écarter les tuyaux (2) du circuit de refroidissement de la chaîne de traction hybride(en "b").

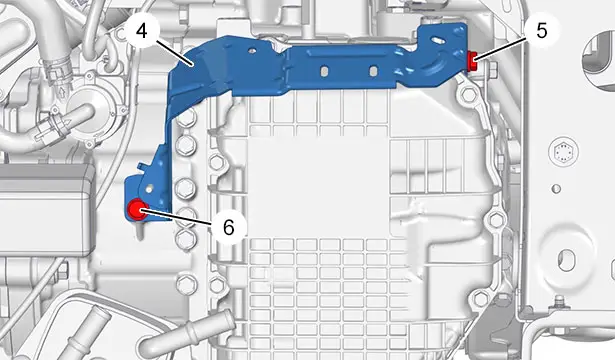

Déposer :

• Les vis (5) et (6)
• Le support (4)

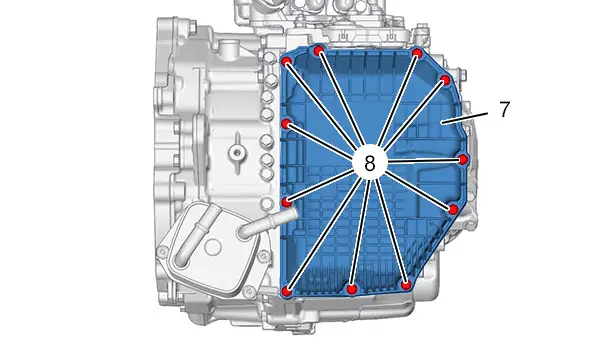

Déposer :

• Les 11 vis (8) du carter (7) du bloc hydraulique
• Le carter (7) du bloc hydraulique

3.2. Bloc hydraulique et électrovannes

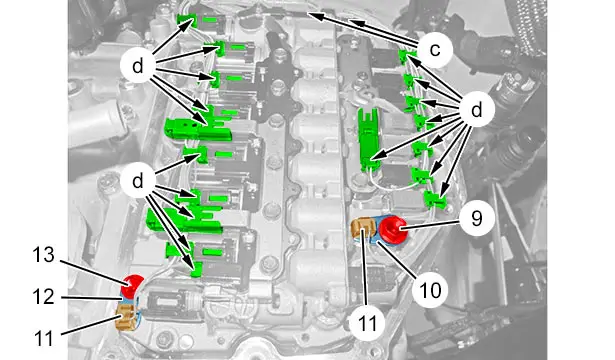

Déconnecter les connecteurs (en "d") ; À l’aide d’un tournevis fin.

Dégager le faisceau électrique (en "c").

NOTA : Les capteurs de température d’huile (11) sont solidaires du faisceau électrique .

Déposer :

• Les vis (9) et (13)
• Les 2 brides (10), (12)

Écarter les capteurs de température d’huile (11).

Maintenir le faisceau électrique sur le carter de la boîte de vitesses automatique hybride ; À l’aide de rubans adhésifs.

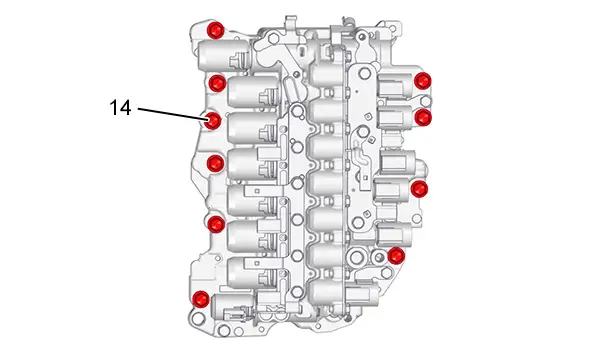

Déposer les vis (14).

ATTENTION : Manipuler le bloc hydraulique avec précaution et le protéger de toute source de pollution.

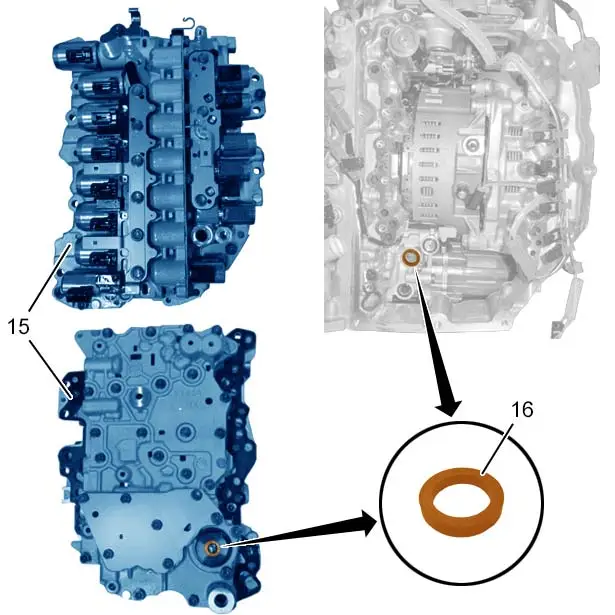

ATTENTION : Lors de la dépose du bloc hydraulique (15), contrôler que l’entretoise (16) du bloc hydraulique (15) est présente sur la boîte de vitesses automatique ou sur le bloc hydraulique (15).

Déposer le bloc hydraulique (15).

3.3. Solénoïde de déverrouillage de la commande parking

Dégager le faisceau électrique (en "c").

Déconnecter le connecteur (en "e") ; À l’aide d’un tournevis fin.

Déposer :

• La vis (17)
• Le solénoïde (18) de déverrouillage de la commande parking

4. Repose

4.1. Précautions avant remontage (Bloc hydraulique et électrovannes )

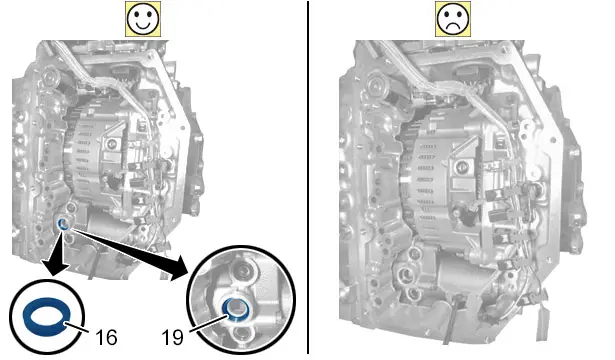

ATTENTION : Lors de la repose du bloc hydraulique (15), contrôler que le joint d’étanchéité (19) et l’entretoise (16) du bloc hydraulique (15) sont présents sur la boîte de vitesses automatique.

4.2. Bloc hydraulique et électrovannes

ATTENTION : Respecter l’ordre de serrage et les couples de serrage .

Reposer le bloc hydraulique .

ATTENTION : Ne pas pincer le faisceau électrique des capteurs de vitesse .

Reposer :

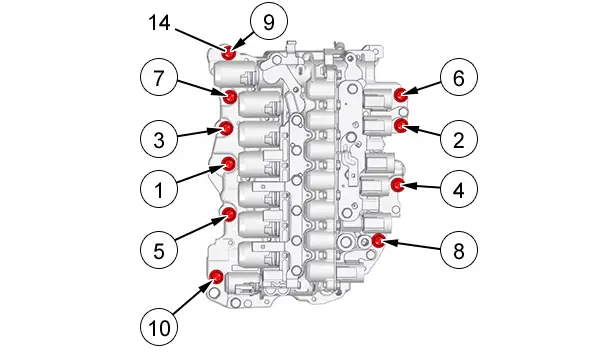

• Les vis (14) (Serrer) Manuellement) (Dans l’ordre de 1 à 10)
• Les capteurs de température d’huile (11)
• Les 2 brides (10), (12)
• Les vis (9) et (13)

Resserrer les vis (14) au couple (Dans l’ordre de 1 à 10).

Agrafer le faisceau électrique (en "c").

Reconnecter les connecteurs(en "d").

4.3. Solénoïde de déverrouillage de la commande parking

ATTENTION : Respecter l’ordre de serrage et les couples de serrage .

Reposer :

• Le solénoïde (18) de déverrouillage de la commande parking
• La vis (17)

Reconnecter le connecteur (en "e").

Clipper le faisceau électrique (en "c").

4.4. Opérations communes

Nettoyer la surface de contact ;À l’aide d’un chiffon propre.

ATTENTION : Contrôler le positionnement et les fixations du faisceau électrique .

Reposer :

• Le carter (7) du bloc hydraulique(muni d’un joint neuf)
• Les vis (8) du carter (7) du bloc hydraulique
• Le support (4)
• Les vis (5) et (6)

Accoupler les tuyaux (2) du circuit de refroidissement de la chaîne de traction hybride(en "b").

Reposer l’écrou (3).

Accoupler les tuyaux (1) du circuit de refroidissement de la chaîne de traction hybride(en "a").

Reposer le véhicule sur ses roues.

5. Opérations complémentaires

Reposer :

• Le calculateur de la boîte de vitesses automatique hybride
• La pompe à eau électrique du circuit de refroidissement de la chaîne de traction hybride

BOITE TYPE EATN8 ET CHAINE DE TRACTION PHEV

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique).

Effectuer les opérations suivantes :

• Remplir et purger le circuit de refroidissement de la chaîne de traction hybride
• Remplir et mettre à niveau l’huile de la boîte de vitesses automatique hybride
• Effectuer un apprentissage d’adaptation des électrovannes et des régulateurs de pression d’huile (En cas de remplacement du bloc hydraulique)

CHAINE DE TRACTION PHEV

Reposer la protection sous moteur .
