Peugeot 308: Couples de serrage : Boîtes de vitesses automatiques AMN8 et ATN8

Peugeot 308 (P5) 2021-2026 Revue Technique / Mécanique :: Ensemble boîte de vitesses / Boîte de vitesses / Couples de serrage : Boîtes de vitesses automatiques AMN8 et ATN8

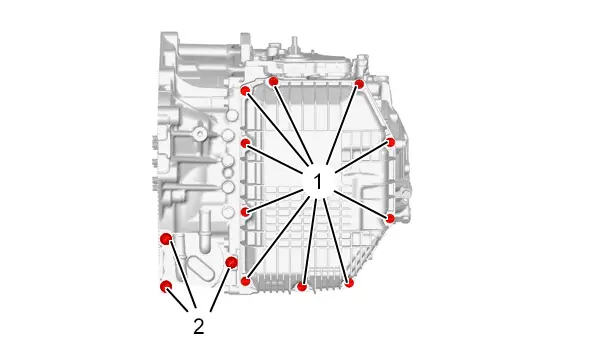

1. Carter de bloc hydraulique / Échangeur thermique de boîte de vitesses automatique

1.1. Couples de serrage

Repère	Désignation	Couple de serrage
(1)	Vis (Carter de bloc hydraulique)	0.7 m.daN
(2)	Vis (Échangeur thermique de boîte de vitesses automatique)	2,1 m.daN

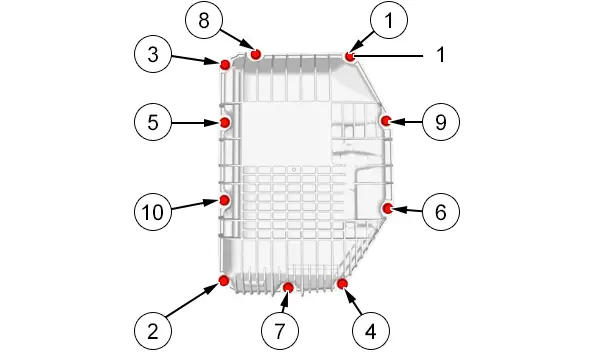

1.2. Ordre de serrage des vis (1)

(1) Vis (Carter de bloc hydraulique).

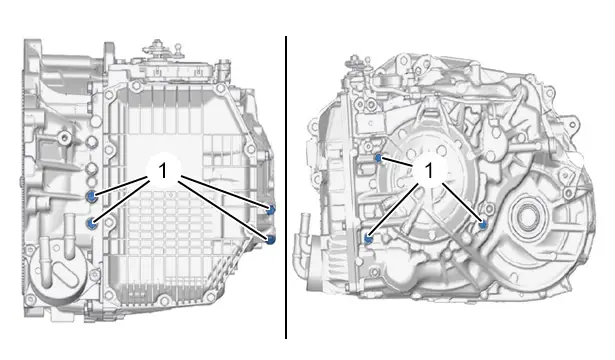

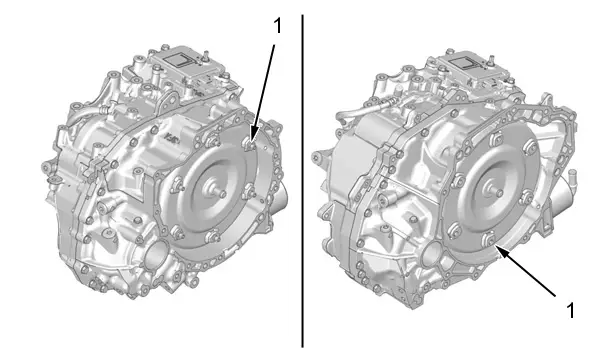

2. Convertisseur

Repère	Désignation	Couple de serrage
(1)	Écrous (Convertisseur ) (*)	Préserrage à 1 m.daN
		Serrage à 6 m.daN
	Vis (Convertisseur )	Préserrage à 1 m.daN
		Serrage à 6 m.daN
(*) Remplacer systématiquement à chaque dépose

3. Calculateur

4. Bloc hydraulique

4.1. Couples de serrage

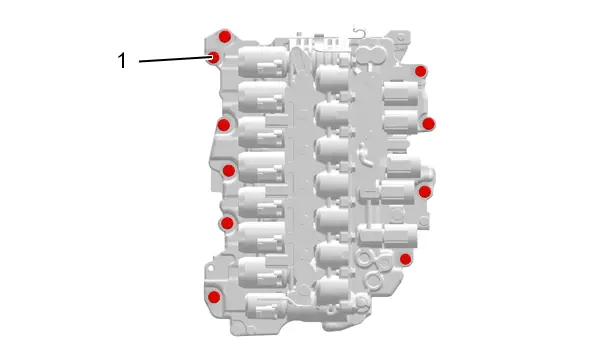

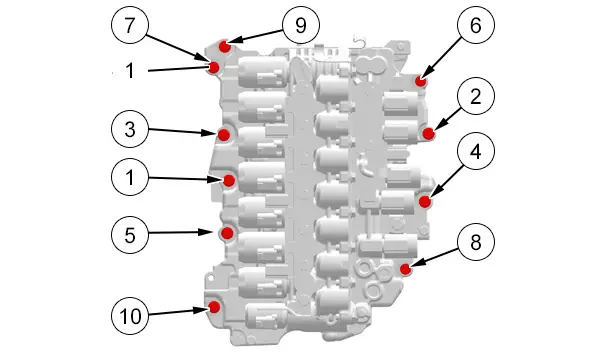

4.2. Ordre de serrage des vis (1)

(1) Vis (Bloc hydraulique ).

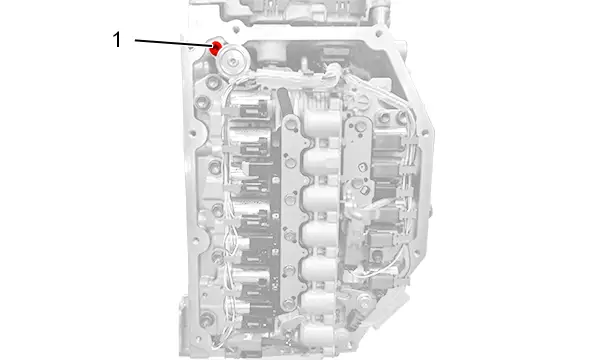

5. Solénoïde de déverrouillage de la commande parking

Repère	Désignation	Couple de serrage
(1)	Vis	1 m.daN

6. Bouchons

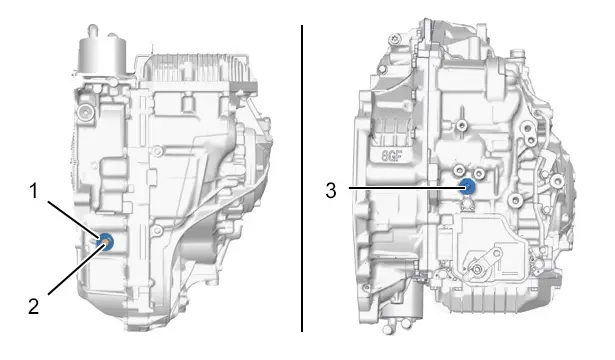

6.1. Vidange - remplissage

Repère	Désignation	Couple de serrage
(1)	Bouchon de niveau d’huile	3,9 m.daN
(2)	Bouchon déversoir et de vidange d’huile	0,7 m.daN
(3)	Bouchon de remplissage d’huile	4,7 m.daN

6.2. Bouchons de prise de pression

Repère	Désignation	Couple de serrage
(1)	Bouchons de prise de pression	0.7 m.daN

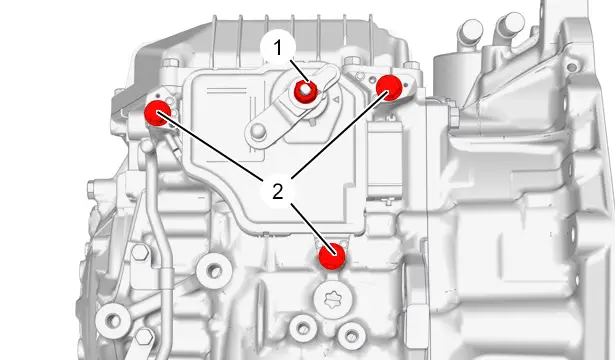

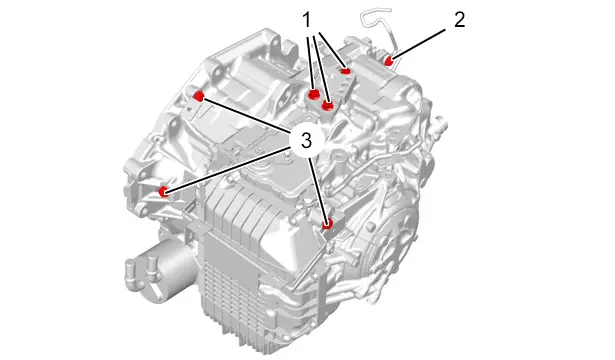

7. Commandes

Repère	Désignation	Couple de serrage
(1)	Vis (Support des câbles de commande de vitesses) (*)	2 m.daN
(2)	Vis (Support de câble ) (*)	2 m.daN
(3)	Vis (Support de faisceau électrique) (*)	2 m.daN
(*) Suivant équipement
