Peugeot 308: Contrôle - réglage : Jeu des roulements du réducteur

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Réglage : ARBRE PRIMAIRE

1.1. ARBRE PRIMAIRE

NOTA : Mesurer les cotes entre les bagues extérieures de roulement et le carter du réducteur après avoir effectué une rotation de 10 tours de l’arbre mesuré.

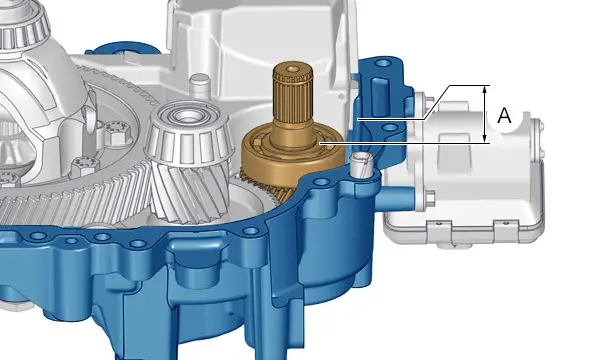

Mesurer la cote "A" entre l’appui du roulement de l’arbre primaire et le carter du réducteur .

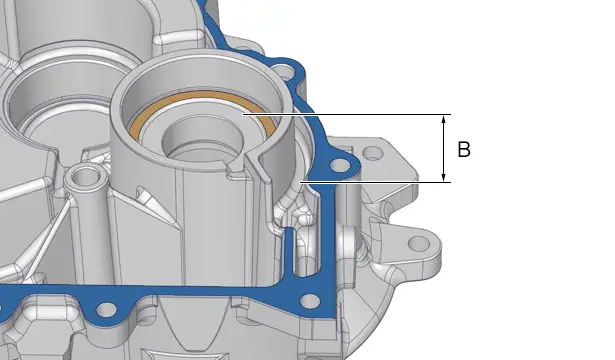

Mesurer la cote "B" entre l’appui du roulement de l’arbre primaire et le carter du réducteur .

1.2. Calcul de l’épaisseur de la cale de réglage

Mesurer la valeur de jeu de fonctionnement à l’aide de la formule suivante.

Valeur du jeu de fonctionnement = "A" - "B".

Choisir la cale de réglage de dimension appropriée en fonction de la valeur du jeu de fonctionnement calculée.

NOTA : La valeur du jeu de fonctionnement du roulement de l’arbre primaire du réducteur est comprise entre 0,02 et 0,12 mm.

2. Réglage : Arbre secondaire

2.1. Arbre secondaire

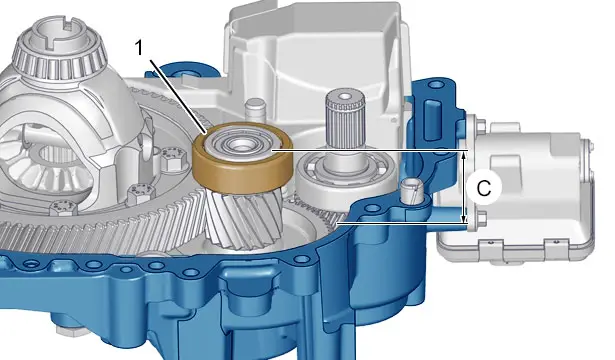

Reposer la cage extérieure (1) du roulement sur l’arbre secondaire .

NOTA : Mesurer les cotes entre les bagues extérieures de roulement et le carter du réducteur après avoir effectué une rotation de 10 tours de l’arbre mesuré.

Mesurer la cote "C" entre l’appui du roulement de l’arbre secondaire et le carter du réducteur : Appliquer une force de 50 N pour la mesure.

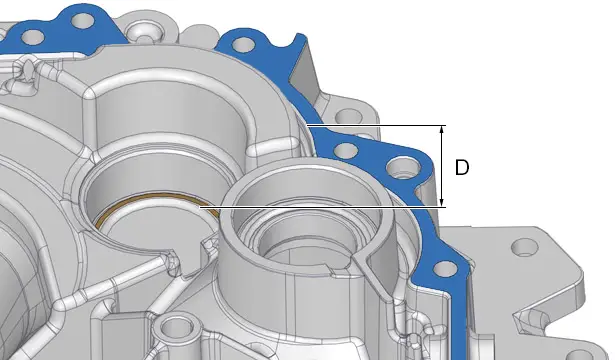

Mesurer la cote "D" entre l’appui du roulement de l’arbre secondaire et le carter du réducteur .

2.2. Calcul de l’épaisseur de la cale de réglage

Mesurer la valeur de jeu de fonctionnement à l’aide de la formule suivante.

Valeur du jeu de fonctionnement = "C" - "D".

Choisir la cale de réglage de dimension appropriée en fonction de la valeur du jeu de fonctionnement calculée.

NOTA : La valeur du jeu de fonctionnement du roulement de l’arbre secondaire est comprise entre -0,22 et -0,12 mm.

3. Réglage : Différentiel

3.1. Différentiel

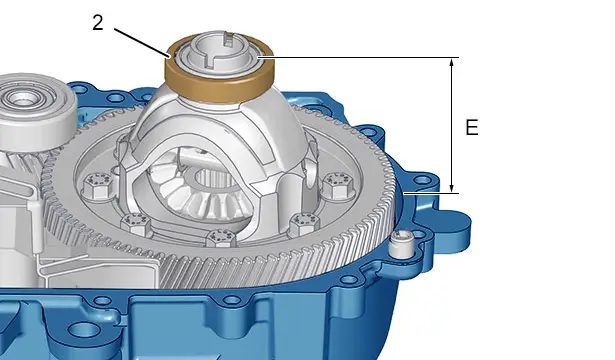

Reposer la cage extérieure (2) du roulement sur le différentiel .

NOTA : Mesurer les cotes entre les bagues extérieures de roulement et le carter du réducteur après avoir effectué une rotation de 10 tours de l’arbre mesuré.

Mesurer la cote "E" entre l’appui du roulement du différentiel et le carter du réducteur : Appliquer une force de 50 N pour la mesure.

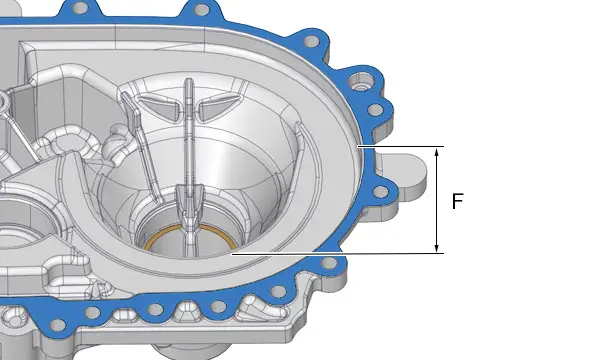

Mesurer la cote "F" entre l’appui du roulement du différentiel et le carter du réducteur .

3.2. Calcul de l’épaisseur de la cale de réglage

Mesurer la valeur de jeu de fonctionnement à l’aide de la formule suivante.

Valeur du jeu de fonctionnement = "E" - "F".

Choisir la cale de réglage de dimension appropriée en fonction de la valeur du jeu de fonctionnement calculée.

NOTA : La valeur du jeu de fonctionnement du roulement du différentiel est comprise entre -0,22 et 0,02 mm.
