IMPERATIF : Respecter les consignes de sécurité et de propreté
.
IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).
Légende : Symbolisation des opérations
.

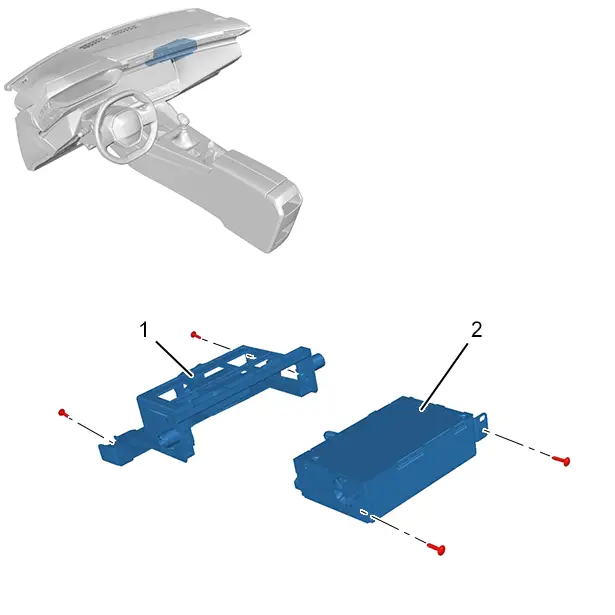

1. Implantation
Repère | Désignation | Quantité |
(1) | Support de poste autoradio | 1 |
(2) | Poste autoradio | 1 |
2. Opérations préliminaires
ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Débrancher la ou les batteries de servitude (suivant équipement).
Déposer le vide-poches passager
.
3. Dépose

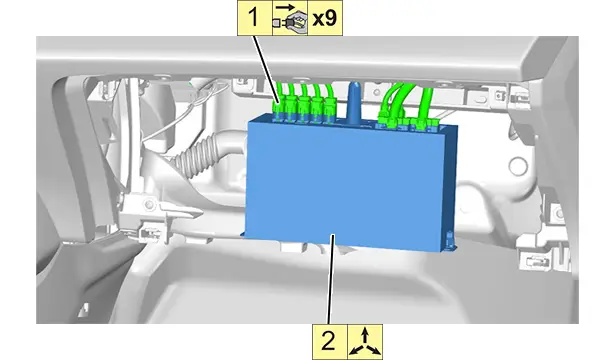

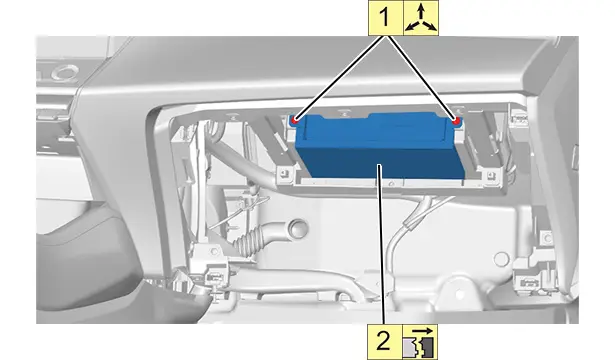

3.1. Poste autoradio
ATTENTION : Effectuer la procédure de mise à jour après le remplacement du boîtier de supervision de radiofréquence (BSRF) et / ou de la radionavigation IVI
.

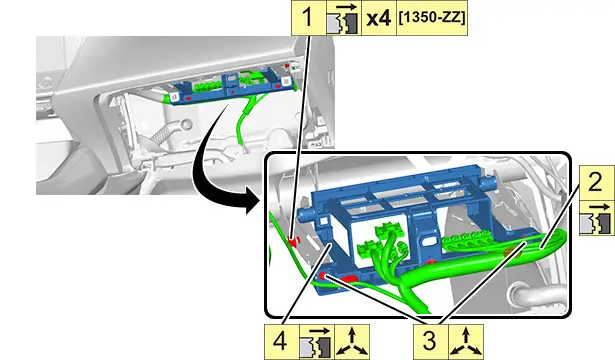

3.2. Support de poste autoradio
4. Repose
ATTENTION : Effectuer la procédure de mise à jour après le remplacement du boîtier de supervision de radiofréquence (BSRF) et / ou de la radionavigation IVI
.
Procéder dans l’ordre inverse des opérations de dépose.
5. Opérations complémentaires
Reposer le vide-poches passager
.
ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude
.
ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.
Rebrancher la ou les batteries de servitude (suivant équipement).
6. Contrôle
Contrôler le fonctionnement des différents équipements.
