Peugeot 308: Dépose - repose : Maître-cylindre à amplification de freinage électrique

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

1. Remplacement systématique de pièces

2. Outillage

3. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement des batteries de servitude .

Débrancher les batteries de servitude (Suivant procédure spécifique).

Vidanger le réservoir de liquide de frein au maximum ; À l’aide d’une seringue propre.

Déposer la batterie de servitude et son support .

Déposer :

• La garniture sous planche de bord
• Le conduit d’aération

4. Dépose

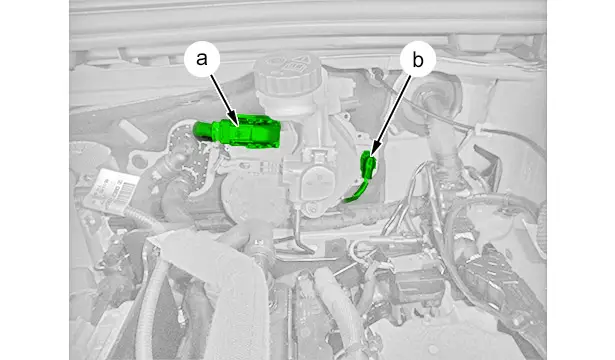

Déconnecter les connecteurs (en "a","b").

ATTENTION : Ne pas endommager le soufflet de l’amplificateur de freinage électrique.

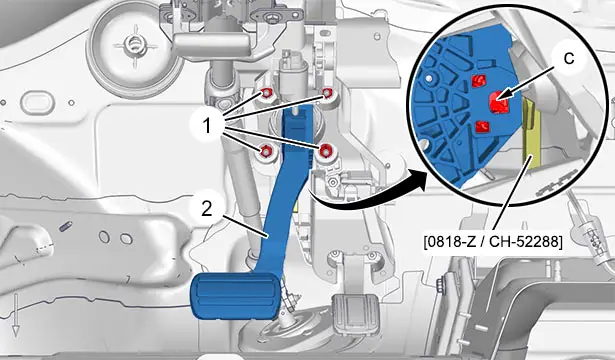

Écarter les languettes (en "c") ; À l’aide de l’outil [0818-Z / CH-52288] (par le dessous).

Maintenir l’outil [0818-Z / CH-52288] en place, tirer légèrement sur la pédale de frein et désaccoupler la tige de l’amplificateur de freinage électrique de la pédale de frein .

Déposer :

• Les écrous (1)
• Le pédalier (2)

NOTA : Prévoir l’écoulement du liquide de frein.

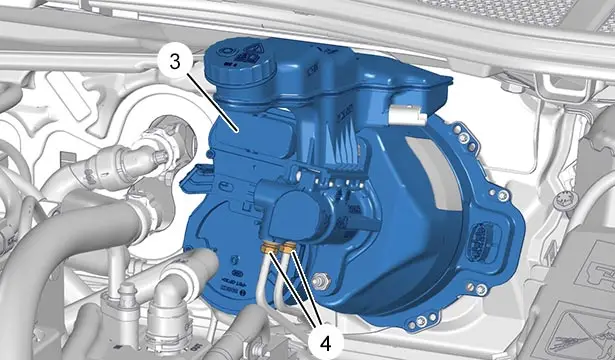

Desserrer les raccords (4) des tuyaux de frein .

Écarter légèrement les tuyaux de frein du maître-cylindre (3) à amplification de freinage électrique.

Déposer :

• Le maître-cylindre (3) à amplification de freinage électrique
• Le joint d’étanchéité

5. Repose

ATTENTION : Respecter les couples de serrage .

NOTA : Lors de chaque repose, ne pas détériorer le soufflet de protection de l’amplificateur de freinage électrique.

Reposer :

• Le joint d’étanchéité neuf de l’amplificateur de freinage électrique (3)
• Le maître-cylindre (3) à amplification de freinage électrique
• Le pédalier (2)
• Les écrous (1) neufs

Serrer les raccords (4) des tuyaux de frein .

Accoupler la tige de l’amplificateur de freinage électrique (2) à la pédale de frein par un appui sur la pédale de frein .

Reconnecter les connecteurs (en "a","b").

6. Opérations complémentaires

Remplir et purger le circuit de freinage .

Nettoyer l’environnement des projections de liquide de frein.

Reposer :

• Le conduit d’aération
• La garniture sous planche de bord

Reposer la batterie de servitude et son support .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement des batteries de servitude .

Rebrancher les batteries de servitude (Suivant procédure spécifique).

IMPERATIF : Donner plusieurs coups de frein, doucement et progressivement, moteur tournant, avant de faire rouler le véhicule.

ATTENTION : Contrôler l’absence de fuite de liquide de frein.

Contrôler le niveau de liquide de frein et le compléter si nécessaire.
