Peugeot 308: Dépose - repose : Capteur de dépression du circuit de freinage - Capteur de dépression de freinage relative

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Opérations préliminaires

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude(suivant équipement).

Déposer la batterie de servitude .

2. Dépose

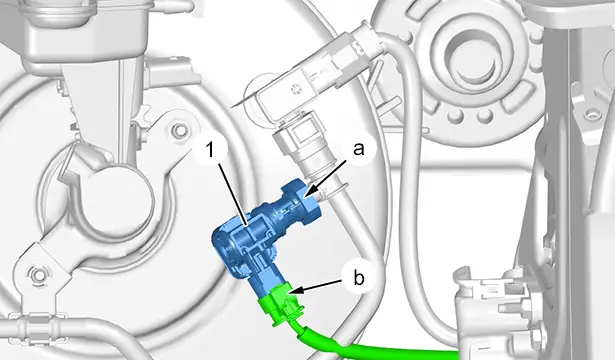

2.1. Capteur de dépression de freinage relative (si équipé)

Déconnecter le connecteur(en "b").

Désaccoupler le capteur (1) de dépression de freinage relative(en "a").

Déposer le capteur (1) de dépression de freinage relative.

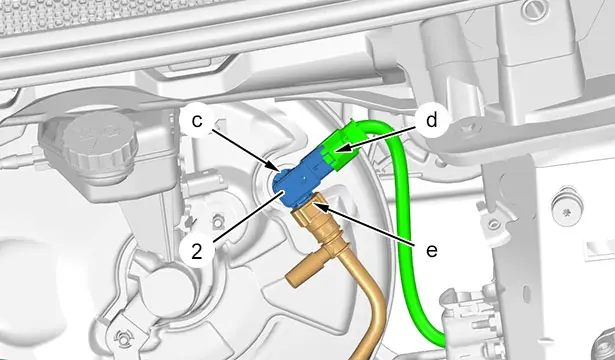

2.2. Capteur de dépression du circuit de freinage

Déconnecter le connecteur(en "d").

Dégager le capteur de dépression (2) du circuit de freinage (en "c").

Déposer le capteur de dépression (2) du circuit de freinage(en "e").

3. Repose

3.1. Capteur de dépression du circuit de freinage

Reposer :

• Le capteur (2) de dépression du circuit de freinage(en "e")
• Le capteur (2) de dépression du circuit de freinage(en "c")

Reconnecter le connecteur (en "d").

3.2. Capteur de dépression de freinage relative (si équipé)

Accoupler le capteur (1) de dépression de freinage relative(en "a").

Reconnecter le connecteur (en "b").

4. Opérations complémentaires

Reposer la batterie de servitude .

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude(suivant équipement).
