Peugeot 308: Dépose - repose : Sondes à oxygène

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules (respecter la réglementation en vigueur dans le pays concerné).

ATTENTION : Pour toute intervention sur une sonde à oxygène : Le nettoyage du connecteur de la sonde à oxygène amont et aval doit être réalisé à sec. Interdiction d’utiliser des solvants ou des graisses à contact pour nettoyer le connecteur de la sonde à oxygène amont et aval.

IMPERATIF : Attendre au minimum une heure avant toute intervention sur la ligne d’échappement.

1. Outillage

NOTA : Utiliser les produits recommandés par le constructeur .

Outil	Référence	Désignation
	[4386-T][EN-51419]	Douille longue de 22 mm

2. Implantation

(1) Sonde à oxygène amont.

(2) Sonde à oxygène aval.

3. Sonde à oxygène amont

3.1. Dépose

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer le cache-style moteur .

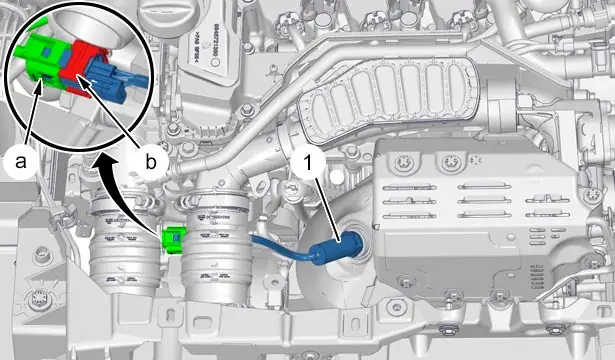

Déconnecter le connecteur (en "a").

Dégrafer le connecteur (en "b").

Déposer la sonde à oxygène amont (1) ; À l’aide de l’outil [4386-T / EN-51419].

3.2. Repose

ATTENTION : Respecter les couples de serrage .

Reposer la sonde à oxygène amont (1) ; À l’aide de l’outil [4386-T / EN-51419].

Agrafer le connecteur (en "b").

Reconnecter le connecteur (en "a").

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).

Reposer le cache-style moteur .

4. Sonde à oxygène aval

ATTENTION : Protéger le radiateur de refroidissement moteur.

4.1. Dépose

Mettre le véhicule sur un pont élévateur 2 colonnes .

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude (suivant équipement).

Déposer la protection sous moteur.

Déconnecter le connecteur (en "c").

Dégrafer le connecteur (en "d").

Dégager le faisceau électrique (en "e").

Déposer la sonde à oxygène aval (2) ; À l’aide de l’outil [4386-T] / [EN-51419].

4.2. Repose

ATTENTION : Respecter les couples de serrage .

Reposer la sonde à oxygène aval (2) ; À l’aide de l’outil [4386-T] / [EN-51419].

Reconnecter le connecteur (en "c").

Agrafer le connecteur (en "d").

Positionner le faisceau électrique (en "e").

Reposer :

• La protection sous moteur
• Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude (suivant équipement).
