Peugeot 308: Nettoyage : Raccords sur rampe d’injection commune haute pression carburant (HPI)

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

NOTA : Utiliser les produits recommandés par le constructeur .

1. Outillage

Matériels :

• Dégraissant (Indice "N1" )
• Bac de nettoyage
• Pinceau
• Aspirateur
• Embout rond

2. Mode opératoire

IMPERATIF : Respecter les consignes de sécurité et de propreté spécifiques aux motorisations à injection directe d’essence (THP) .

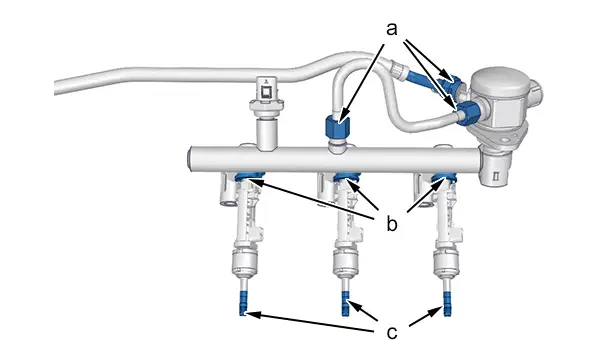

Nettoyage des zones de réparation(en "a") :

• Verser le produit dégraissant "N1" dans le bac de nettoyage
• Tremper le pinceau dans le dégraissant
• Nettoyer et aspirer simultanément ; À l’aide de l’aspirateur et de l’embout rond
• Nettoyer l’aspirateur et l’embout rond après utilisation

Assécher et essuyer les raccords de carburant haute pression ; À l’aide d’un essuyeur haute précision.

Nettoyage des zones de réparation (Après dépose de la rampe et des injecteurs ) (en "b" , "c") :

• Verser le produit dégraissant "N1" dans le bac de nettoyage
• Tremper le pinceau dans le dégraissant
• Nettoyer le point "b", "c" et aspirer simultanément ; À l’aide de l’aspirateur et de l’embout rond
• Nettoyer l’aspirateur et l’embout rond après utilisation

ATTENTION : Après ouverture du circuit d’injection carburant, tout nettoyage est strictement interdit.
