Peugeot 308: Dépose - repose : Raccords encliquetables (Circuit d’alimentation carburant )

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Possibilité 1

1.1. Dépose

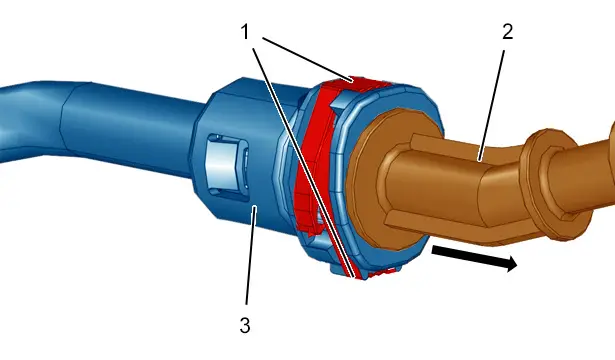

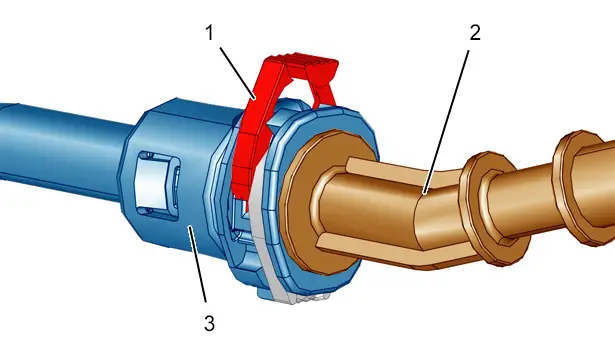

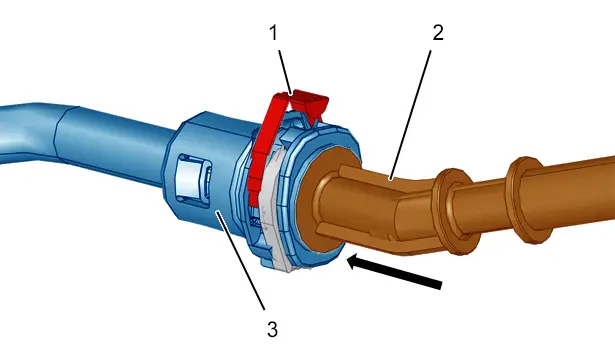

Appuyer simultanément sur les 2 épingles (1).

Désaccoupler la canalisation (2) du raccord encliquetable (3) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite pour appuyer sur les 2 épingles (1).

1.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

Accoupler la canalisation (2) au raccord encliquetable (3) jusqu’à la sortie de l’épingle (1).

Appuyer sur l’épingle (1) pour verrouiller le raccord encliquetable (3).

Tirer légèrement la canalisation (2) pour contrôler le verrouillage.

NOTA : La canalisation (2) doit être montée dans l’axe du raccord encliquetable (3).

2. Possibilité 2

2.1. Dépose

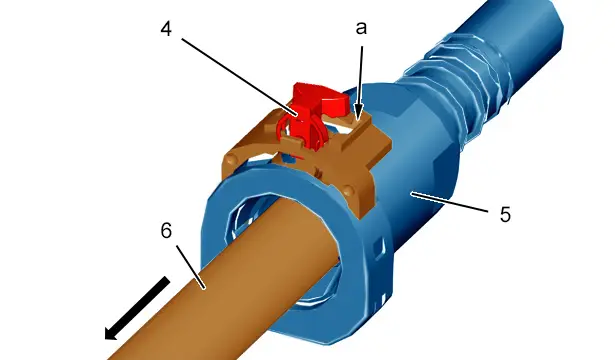

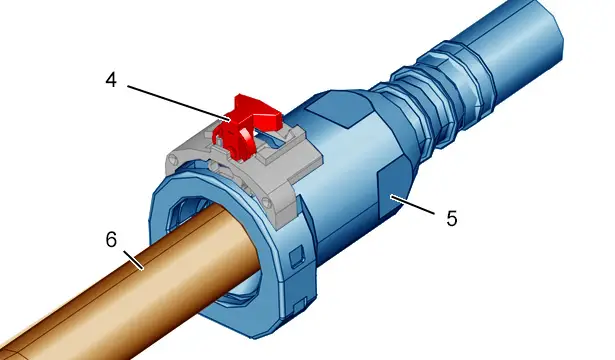

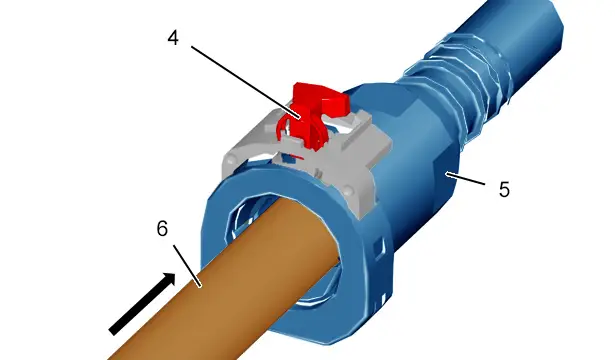

Lever l’épingle (4).

Appuyer(en "a").

Désaccoupler la canalisation (6) du raccord encliquetable (5) (Suivant la flèche ).

2.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

Accoupler la canalisation (6) au raccord encliquetable (5) jusqu’à la sortie de l’épingle (4).

Appuyer sur l’épingle (4) pour verrouiller le raccord encliquetable (5).

Tirer légèrement la canalisation (6) pour contrôler le verrouillage.

NOTA : La canalisation (6) doit être montée dans l’axe du raccord encliquetable (5).

3. Possibilité 3

3.1. Dépose

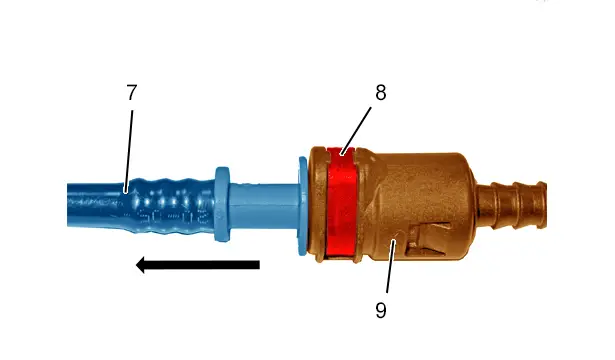

Appuyer sur l’agrafe ( 8).

Désaccoupler la canalisation (7) du raccord encliquetable (9) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite pour appuyer sur l’agrafe (8).

3.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

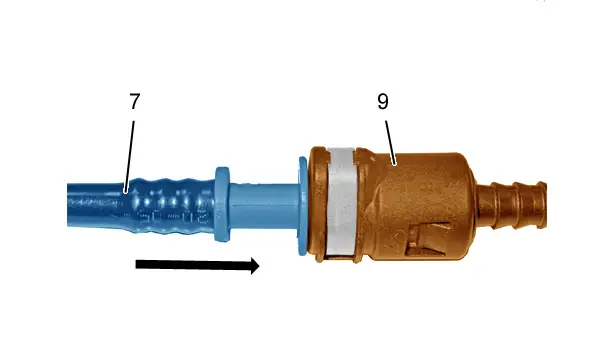

Accoupler la canalisation (7) au raccord encliquetable (9).

Tirer légèrement la canalisation (7) pour contrôler le verrouillage.

NOTA : La canalisation (7) doit être montée dans l’axe du raccord encliquetable (9).

4. Possibilité 4

4.1. Dépose

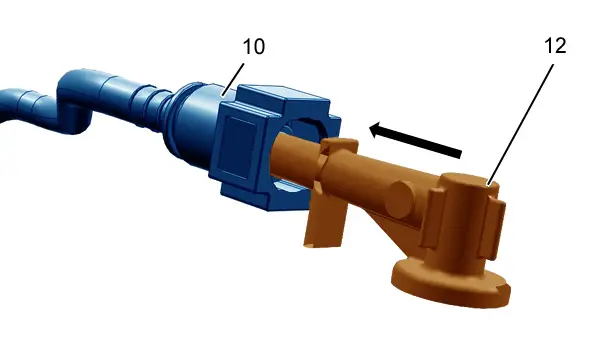

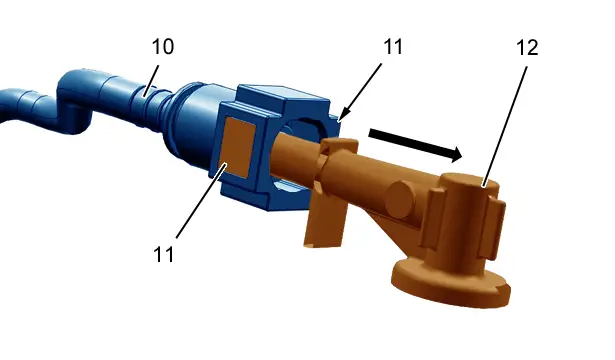

Appuyer simultanément sur les 2 agrafes (11).

Désaccoupler la canalisation (10) du raccord encliquetable (12) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite pour appuyer sur les 2 agrafes (11).

4.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

Accoupler la canalisation (12) au raccord encliquetable (10).

Tirer légèrement la canalisation (12) pour contrôler le verrouillage.

NOTA : La canalisation (12) doit être montée dans l’axe du raccord encliquetable (10).

5. Possibilité 5

5.1. Dépose

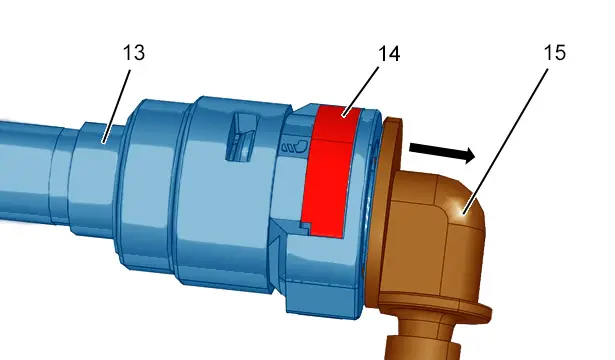

Appuyer sur l’agrafe ( 14).

Désaccoupler la canalisation (15) du raccord encliquetable (13) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite pour appuyer sur l’agrafe (14).

5.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

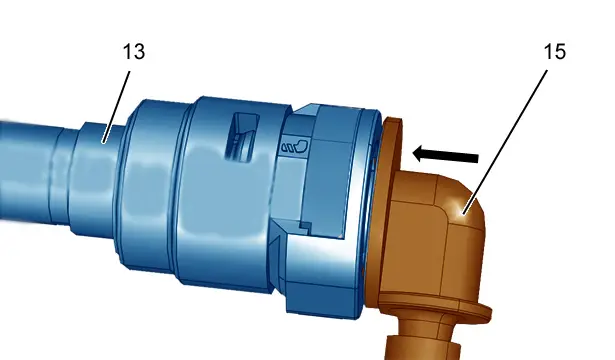

Accoupler la canalisation (15) au raccord encliquetable (13).

Tirer légèrement la canalisation (15) pour contrôler le verrouillage.

NOTA : La canalisation (15) doit être montée dans l’axe du raccord encliquetable (13).

6. Possibilité 6

6.1. Dépose

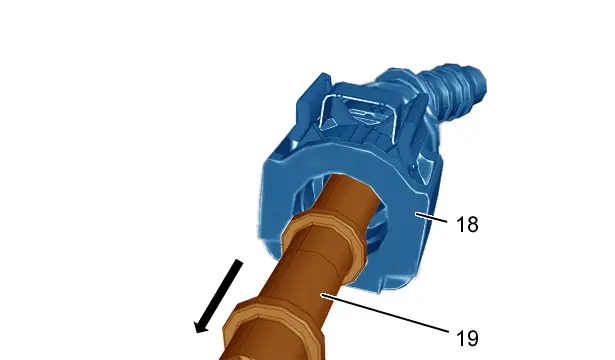

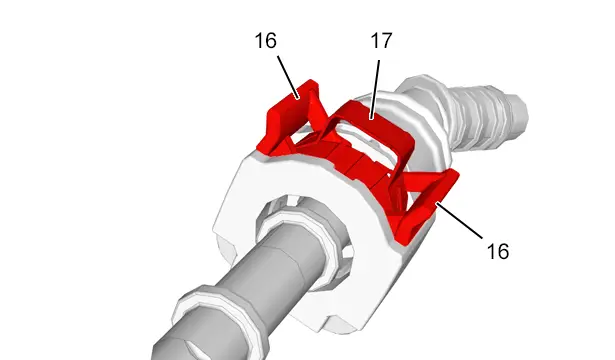

Lever l’épingle (17).

Appuyer simultanément sur les 2 agrafes (16).

Désaccoupler la canalisation (19) du raccord encliquetable (18) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite pour appuyer sur les 2 agrafes (16).

6.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

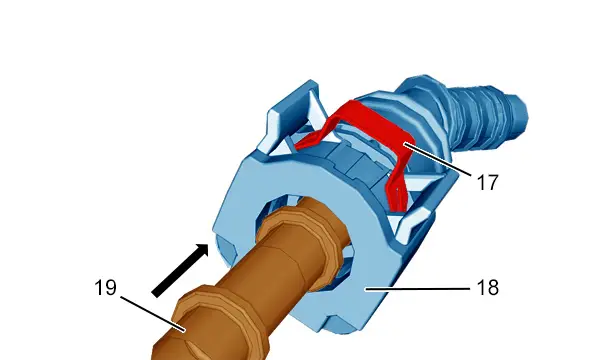

Accoupler la canalisation (19) au raccord encliquetable (18).

Tirer légèrement la canalisation (19) pour contrôler le verrouillage.

NOTA : La canalisation (19) doit être montée dans l’axe du raccord encliquetable (18).

7. Possibilité 7

7.1. Dépose

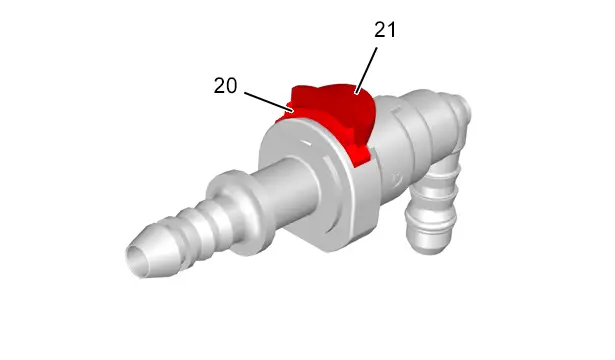

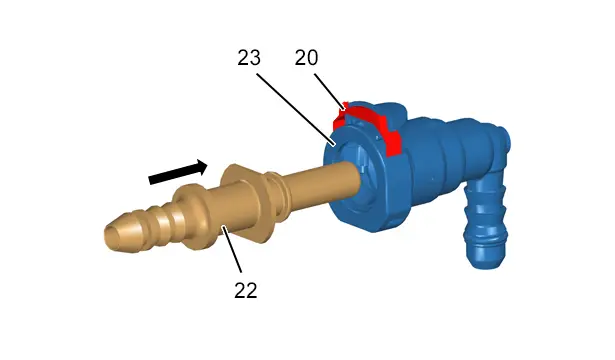

Lever l’épingle (20).

Appuyer sur l’agrafe ( 21).

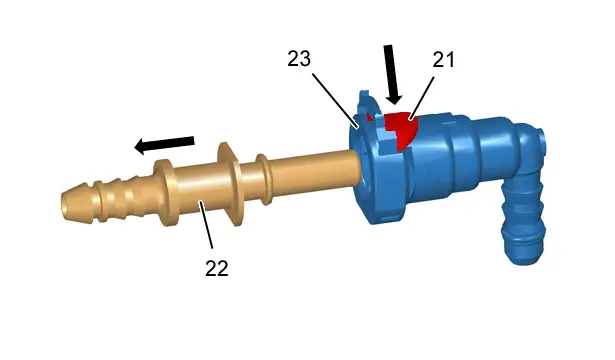

Appuyer sur l’agrafe (21) pour désaccoupler la canalisation (22) du raccord encliquetable (23) (Suivant la flèche ).

ATTENTION : L’utilisation d’outils est interdite aussi bien pour lever l’épingle (20), que pour appuyer sur l’agrafe (21).

7.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

Accoupler la canalisation (22) au raccord encliquetable (23) (Suivant la flèche ).

Tirer légèrement la canalisation (22) pour contrôler le verrouillage.

ATTENTION : L’utilisation d’outils est interdite pour verrouiller l’épingle (20).

Appuyer sur l’épingle (20) pour verrouiller le raccord encliquetable .

NOTA : La canalisation (22) doit être montée dans l’axe du raccord encliquetable (23).

8. Possibilité 8

8.1. Dépose

NOTA : Utiliser un tournevis plat d’une largeur comprise entre 3 et 3,5 mm.

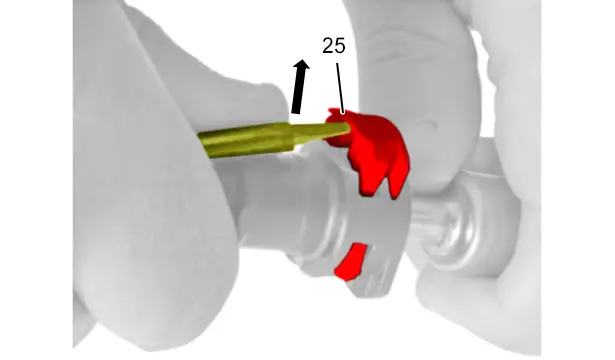

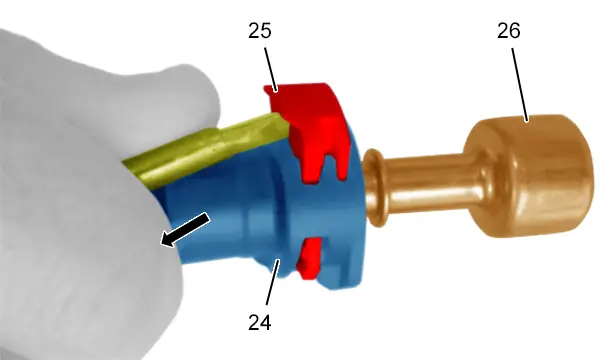

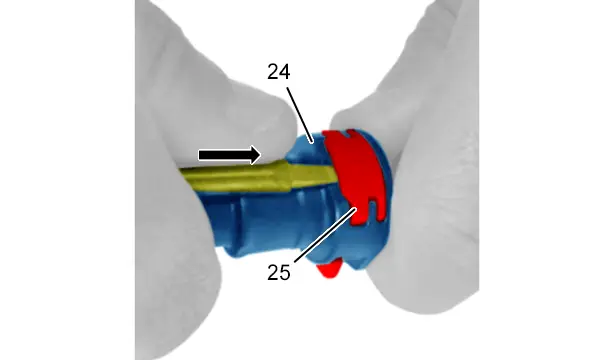

Insérer un tournevis plat entre l’épingle (25) et le raccord encliquetable (24) (Suivant la flèche ).

Lever l’épingle (25) ; À l’aide d’un tournevis plat (Suivant la flèche ).

Appuyer sur l’épingle (25) pour désaccoupler le tuyau (26) du raccord encliquetable (24) (Suivant la flèche ).

8.2. Repose

ATTENTION : Lubrifier légèrement les joints d’étanchéité ; À l’aide d’huile moteur propre.

Accoupler la canalisation (26) au raccord encliquetable (24).

Tirer légèrement la canalisation (26) pour contrôler le verrouillage.

Appuyer sur l’épingle (25) pour verrouiller le raccord encliquetable (24).

NOTA : La canalisation (26) doit être montée dans l’axe du raccord encliquetable (24).
