Peugeot 308: Dépose - repose : Capteur de vitesse de roue avant

IMPERATIF : Respecter les consignes de sécurité et de propreté .

IMPERATIF : Tout personnel intervenant sur un véhicule équipé de batteries de traction doit avoir reçu une formation spécifique aux véhicules électriques et être habilité à intervenir sur ces véhicules(respecter la réglementation en vigueur dans le pays concerné).

1. Outillage

Matériel : Outil de diagnostic.

2. Opérations préliminaires

Mettre le véhicule sur un pont élévateur.

Déposer la roue avant.

ATTENTION : Réaliser les opérations à effectuer avant un débranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Débrancher la ou les batteries de servitude(suivant équipement).

3. Dépose

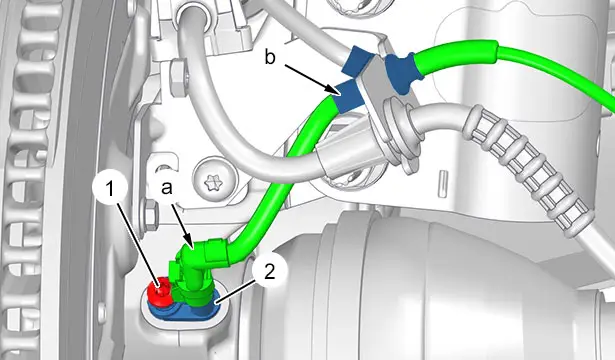

Dégrafer le faisceau électrique  (en "b").

Déconnecter le connecteur  (en "a").

Déposer :

• La vis (1)
• Le capteur de vitesse de roue avant (2)

4. Repose

ATTENTION : Respecter les couples de serrage.

CHAINE DE TRACTION THERMIQUE OU CHAINE DE TRACTION MHEV

Couples de serrage :

• Système de freinage
• Roues

CHAINE DE TRACTION PHEV

Couples de serrage :

• Système de freinage
• Roues

CHAINE TRACTION ELECTRIQUE

Couples de serrage :

• Système de freinage
• Roues

ATTENTION : Éviter les chocs sur la tête du capteur de roue avant (2).

Contrôler la propreté du capteur de vitesse de roue avant (2).

Reposer :

• Le capteur de vitesse de roue avant (2)
• La vis (1)

Reconnecter le connecteur (en "a").

Agrafer le faisceau électrique (en "b").

5. Opérations complémentaires

Reposer :

• La roue avant
• Le véhicule sur ses roues

ATTENTION : Réaliser les opérations à effectuer après un rebranchement de la batterie de servitude .

ATTENTION : Dans le cas d’un véhicule avec 2 batteries, réaliser les opérations spécifiques pour la déconnexion et la reconnexion des batteries de servitude.

Rebrancher la ou les batteries de servitude(suivant équipement).

Effectuer une lecture et un effacement des codes défauts ; À l’aide de l’outil de diagnostic.
